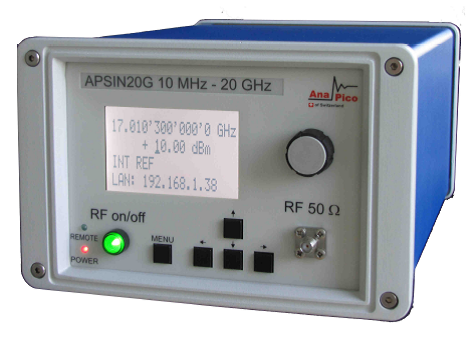

APSIN20G共有两种型号可选：APSIN20G和APSIN20G-NM。APSIN20G包含一整套模拟调制，但APSIN20G-NM不支持任何调制，仅用作CW信号源。
APSIN20G包含调幅（AM）、直流耦合、低失真宽频带调制（FM）、PM、FSK和PSK、频率啁啾，以及高速脉冲调制，并配有内部脉冲序列发生器。仪器内部共有三个调制源可用。APSIN20G的所有调制模式均可结合使用。这样可产生用于现代通信和定位系统的复合调制信号。脉冲调制和FM的结合应用模拟了多普勒效应或线性调频信号。同步的AM和脉冲调制提供了带旋转天线的脉冲雷达应用中出现的信号类型。FM和AM的结合应用则可用于检查FM接收器的衰落效应。
APSIN20G可实现高速模拟和数字扫描，包括灵活的列表扫描，其中频率、功率和停留时间可以单独设置。灵活的触发功能简化了测试环境中的同步。
APSIN20采用超稳定的温度补偿100 MHz基准（OCXO），以确保最低偏差，并且可锁相于1至200 MHz之间任何稳定的外部基准。此外，通过直接提供100 MHz基准，可以获得最佳相位同步信号。
APSIN20支持各种标准接口，如USB-TMC、LAN和GPIB。
可根据目标需要具备各种调制类型的高质量CW微波源应用。可选择添加昂贵的高端微波信号发生器，其具有小型尺寸、优秀微波性能和诱人的价格。
APSIN20G的应用包括
低噪声微波源应用
生产测试（行业领先的转换时间；高动态范围）
服务与维护（电池运行）
信号模拟（雷达、WiMax、UWB）
航空航天与国防（脉冲调制器，啁啾）
主要指标：

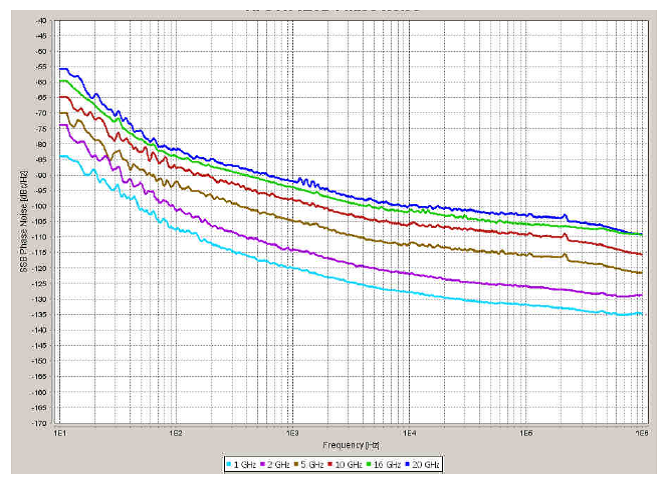

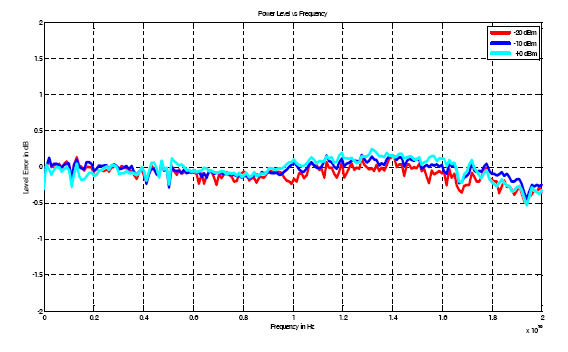

相位噪声性能 标准最高输出功率 典型频率响应0至20 GHz @ -10、0和+10 dBm
|
参数
|
最低
|
类型
|
最大
|
注意
|
|
频率范围
|
100 kHz
|
|
20.4 GHz
|
|
|
分辨率
|
|
0.001 Hz
|
|
|
|
相位分辨率
|
|
0.1 deg
|
|
|
|
设定时间
|
|
20 μs
|
100μs
|
|
|
频率更新速率列表/扫描模式
|
|
400 μs
400 μs
|
|
从接收到SCPI命令开始的时间
|
|
SSB相位噪声@10 GHz
|
|
|
|
|
|
@ 1 kHz，来自载波
|
|
-100 dBc/Hz
|
|
|
|
@ 20 kHz，来自载波
|
|
-108 dBc/Hz
|
|
|
|
宽频带噪声
|
|
-150 dBc/Hz
|
|
|
|
总跳动
|
|
100 fs RMS
|
|
BW，10 Hz ~ 20 MHz
|
|
振幅噪声@10 GHz
|
|
-130 dBc/Hz -140 dBm
|
|
Pout=+10 dBm，100 kHz抵消噪声层
|
|
输出功率等级
|
|
|
|

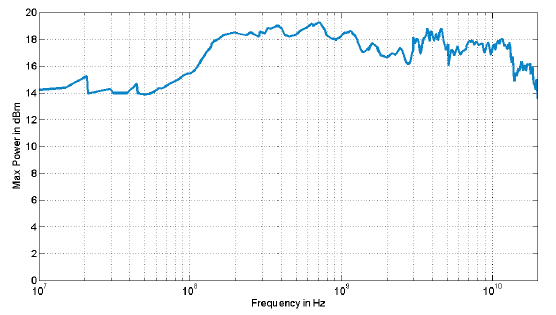

检查最高输出功率图
|
|
范围
100 kHz ~ 10 MHz
|
-20 dBm
|
|
+8 dBm
|
|
|
10 MHz ~ 100 MHz
|
-20 dBm
|
|
+10 dBm
|
|
|
100 MHz ~ 18 GHz
|
-20 dBm
|
|
+13 dBm
|
|
|
>18 GHz
|
-20 dBm
|
|
+10 dBm
|
|
|
100 kHz ~ 20 GHz
|
-90 dBm
|
|
+8 dBm
|
带有选备件PE3
|
|
分辨率
|
0.01 dB
|
|
|
电平不确定性，ALC开启
|
|
|
<1 dB
<1.5 dB
|
> -15 dBm
> -90 dBm
|
|
用户平直度校正
|
|
达到2000点
|
|
|
|
输出阻抗VSWR
|
50Ω
2.0
|
|
|
频谱纯度@ +5 dBm 输出谐波
|
|
-40 dBc
-35 dBc
|
-35 dBc -30 dBc
|
0.1 ~ 5.0 GHz
5.0 ~ 9.0 GHz
|
|
|
|
-50 dBc
|
-40 dBc
|
10.0 ~ 20.0 GHz
|
|
次谐波
|
|
-75 dBc
|
-60 dBc
|
0.01 ~ 20.0 GHz
|
|
非谐波杂散
|
|
-75 dBc
|
-60 dBc
|
@+5 dBm输出功率
|
|
剩余FM @ 10 GHz
|
|
15 Hz
|
|
0.3 kHz ~ 3 kHz，加权（ITU-T），RMS
|
|
|
|
剩余AM @ 10 GHz
|
|
0.02 %
|
|
RMS值（0.01 kHz ~ 15 kHz）
|
|
逆功率保护
|
|
|
|
|
|
直流电压
|
|
15 V
|
|
|
|
射频功率
|
|
|
30 dBm
|
|
