产品型号：
|
主机型号
|
采用内部参考
|
采用外部参考
|
|
APPH6040
|
1MHz ~ 7GHz
|
5MHz~7GHz
|
|
APPH20G
|
1MHz ~ 26GHz
|
5MHz ~ 18GHz
|
|
APPH40G
|
1MHz ~ 42GHz
|
5MHz ~ 18GHz
|
.png)
主要特征：
APPH系列是一款一体式紧凑型相位噪声测量系统，具有广泛的功能，可在0.001 Hz至100 MHz的偏移范围内实现低至-190 dBc/Hz的测量。
通过提供内部和外部参考选项，可以增加系统的灵活性和动态范围。内部基准可以提供快速的测量设置和快速的测量，而外部基准可以改善系统的本底噪声性能。
可编程的低噪声电源和偏置调谐电压端口可用于为DUT供电，而无需使用外部电源。
•非常易于使用，PC上的GUI软件可直接通过LAN、USB或GPIB接口对设备进行操作
•信号输入范围：1MHz至7GHz/26GHz/42GHz
•极低的仪器本底噪声（<-190dBc/Hz）
•偏移范围：0.01Hz至100MHz
•极快的相位噪声测量时间：10kHz至100MHz频偏时每次互相关次数小于0.004秒
•灵活的内外部参考
•3个独立可调谐电压源（-5~+22V）
•内置2个独立直流电压源（0~15V，每个600mA）
•10MHz外参考输入
•外触发输入
•紧凑、轻便、易携带：11kg

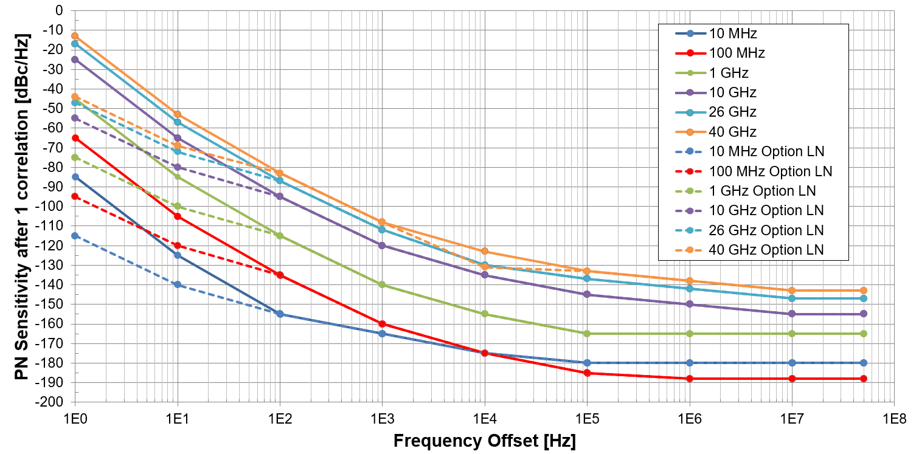

相位噪声灵敏度：标准和低噪声（选件LN）内部参考（1次互相关）

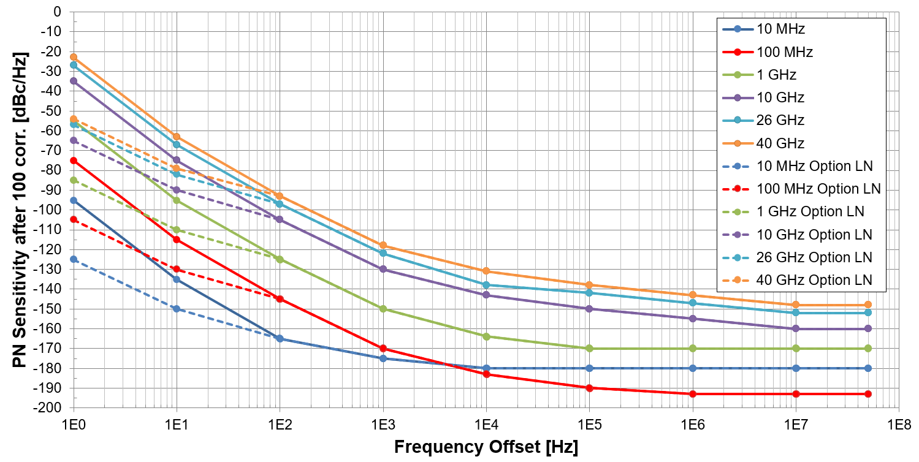

相位噪声灵敏度：标准和低噪声（选件LN）内部参考（100次互相关）
仪器GUI界面
主要测量功能：
•相位噪声测量
•绝对相位噪声、剩余相位噪声、附加相位噪声
•连续波、脉冲、突发测试模式
•高偏振或慢速调制
•内参考或外参考测试
•幅度噪声测量
•绝对
•连续波和脉冲测试模式
•高偏振或慢速调制
•仅内参考
•瞬态测量
•频率对时间
•相位对时间
•幅度对时间
•短期和长期频率稳定度/艾伦方差测量
•1s至10天
•一键压控振荡器（VCO）特性测量
•调谐、调谐灵敏度、推压，功率，电流，谐波和相位噪声
•FFT分析仪（1Hz~100MHz）
•频谱分析仪（5MHz~42GHz）
主要订货信息：
|
主机型号
|
描述
|
|
APPH6040
|
1MHz~7GHz信号源分析仪/相位噪声分析仪主机
|
|
APPH20G
|
1MHz~26GHz信号源分析仪/相位噪声分析仪主机
|
|
APPH40G
|
1MHz~42GHz信号源分析仪/相位噪声分析仪主机
|
|
选件
|
|
|
Option LN
|
超低噪声内部参考源(HW)
|
|
Option PULSE
|
脉冲信号相噪测量(SW)
|
|
Option BURST
|
突发模式信号相噪测量(SW)
|
|
Option AM
|
幅度噪声测量(SW)
|
|
Option APN
|
附加相位噪声测量(SW)
|
|
Option TRAN
|
瞬态信号分析(SW)
|
|
Option TSTAB
|
时间稳定度分析(SW)
|
|
Option LO
|
通过内部参考测量剩余相位噪声(HW)
|
|
Option VCO
|
VCO特征分析(SW)
|
|
Option SPEC
|
频谱分析仪(SW)
|
想要下载对应的相位噪声分析仪相关资料可关注安铂克科技（上海）有限公司或点击以下文字：
APPH系列相位噪声分析仪和VCO测试仪—输入高达40GHz
