APSIN12G拥有较宽，且精准平衡的输出功率范围，以及高杂散抑制。凭借完整小数分频器进行的高级频率合成带来低SSB相位噪声和μHz频率分辨率。
也可延伸功率电平，精确至-90 dBm。
APSIN12G包含AM、直流耦合、低失真、宽频带-FM、PM、FSK和PSK、频率啁啾音，以及高速脉冲调制，并采用内部脉冲序列发生器作为标配。共有三个内部调制源可用。APSIN12G的所有调制模式均可结合使用。这样可产生用于现代通信和定位系统的复合调制信号。脉冲调制和FM结合模拟多普勒效应或线性调频信号。同步的AM和脉冲调制提供带旋转天线的脉冲雷达应用中出现的信号类型。FM和AM的结合可用于检查FM接收器的衰落效应。
APSIN12G可实现高速模拟和数字扫描，包括灵活的列表扫描，其中频率、功率和停留时间可以单独设置。灵活的触发功能简化了测试环境中的同步。
APSIN12G采用超稳定的温度补偿100 MHz基准（OCXO），以确保最低偏差，并且可锁相至1至200 MHz之间任何稳定的外部基准。此外，通过直接提供100 MHz的基准，可以获得最佳相位同步信号。
APSIN12G支持各种标准接口，如USB-TMC、LAN和GPIB。
针对需要具备各种调制的高质量CW微波源的应用，APSIN12G能够替代昂贵的高端微波信号发生器的，适用于需要极高性价比实现小型微波高性能的应用。

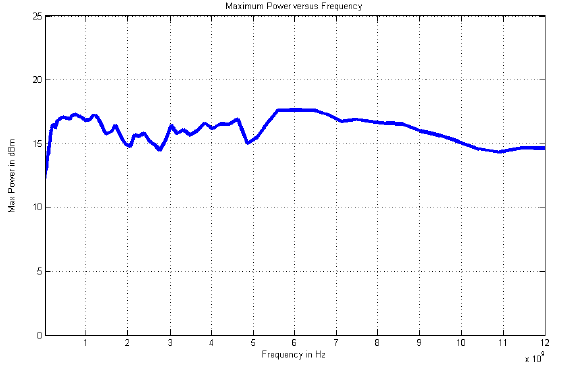

SSB相噪特性 典型最大输出功率特性
技术指标：
|
参数
|
最小值
|
类型
|
最大值
|
注释
|
|
CW模式
|
|
频率范围
|
100 kHz
|
|
12 GHz
|
|
|
分辨率
|
|
0.001 Hz
|
|
|
|
相位分辨力
|
|
0.1 deg
|
|
|
|
频率更新速率
列表/扫描模式
|
|
400 ms
400 ms
|
|
时间从接收到SCPI命令开始
|
|
SSB相位噪声@10 GHz
|
|
|
|
|
|
@ 1 kHz，来自载波
|
|
-100 dBc/Hz
|
|
|
|
@ 20 kHz，来自载波
|
|
-108 dBc/Hz
|
|
|
|
宽频带噪声
|
|
-150 dBc/ Hz
|
|
|
|
总跳动
|
|
100 fs RMS
|
|
BW，超过10 Hz至20 MHz
|
|
振幅噪声@10 GHz
|
|
-130 dBc/Hz
|
|
Pout=+10 dBm，100 kHz偏差
|
|
|
|
-140 dBm
|
|
噪声层
|
|
残余FM @ 10 GHz
|
|
15 Hz
|
|
0.3 kHz至3 kHz，加权（ITU-T），RMS
|
|
残余AM @ 10 GHz
|
|
0.02 %
|
|
RMS值（0.01 kHz至15 kHz）
|
|
输出电源
|
|
|
|
最高输出功率曲线图请见第10页
|
|
无选件PE3范围
|
|
|
|
|
|
100 kHz至100 MHz
|
-20 dBm
|
|
+10 dBm
|
|
|
100 MHz至12 GHz
|
-20 dBm
|
|
+14 dBm
|
|
|
有选件PE3范围
|
|
|
|
|
|
100 kHz至100 MHz
|
-90 dBm
|
|
+10 dBm
|
|
|
100 MHz至12 GHz
|
-90 dBm
|
|
+13 dBm
|
|
|
电平分辨率
|
0.01 dB
|
|
|
电平不确定性，ALC开
|
|
|
<1 dB
|
-15至+10 dBm
|
|
|
|
|
<1.5 dB
|
>-90 dBm <+10 dBm
|
|
用户平直度校正
|
|
不超过2000点
|
|
|
|
输出阻抗
|
50W
|
|
|
VSWR
|
2.0
|
|
|
逆功率保护
|
|
|
直流电压
|
|
|
±15 V
|
|
|
射频功率
|
|
|
30 dBm
|
|
|
电平分辨率
|
0.01 dB
|
|
|
频谱纯度@ +5 dBm
|
|
|
|
|
|
输出谐波
|
|
-40 dBc
|
-35 dBc
|
0.1至5.0 GHz
|
|
|
|
-35 dBc
|
-30 dBc
|
5.0至12.0 GHz
|
|
非谐波杂散
|
|
|
|
|
|
|
|
-75 dBc
|
-60 dBc
|
+5 dBm下的输出功率
|
