盛铂科技SLD系列对数检波器适用于通信、雷达、电子对抗、导航、微波测量等多种应用场景。器件作为射频/微波信号的包络检波，多应用于射频/微波信号的功率检测、信号源的稳幅环路以及传输与反射的扫频测量等。产品采用低势垒肖特基二极管作为检波器件，SMA同轴接头输入，对数检波电压输出；本品具备：驻波小、灵敏度高、响应速度快、幅频响应好、使用频带宽、小尺寸便于集成等优良特征。更多详情欢迎咨询18721942080
技术指标
SLD18
SLD20
频率范围
2GHz~18GHz
0.8GHz~20GHz
输入功率动态范围
典型值：-55dBm（3nW）~+0dBm（1mW）
最大值：-60dBm（1nW）~+3dBm（2mW）
最大抗损毁输入
+15dBm（32mW）

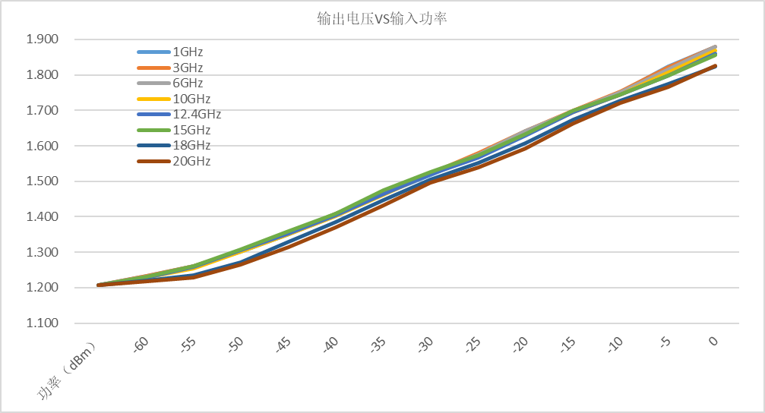

检波输出电压范围
0V~2V

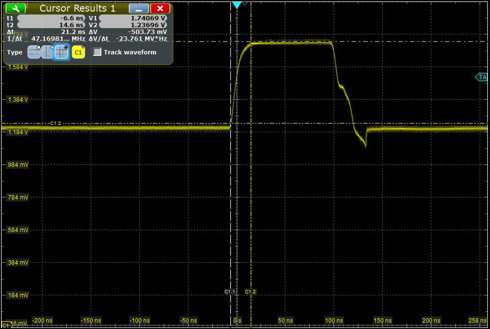

脉冲响应时间
最小脉宽：≤25ns
最小周期：≤50ns
输出极性
对数检波电压输出

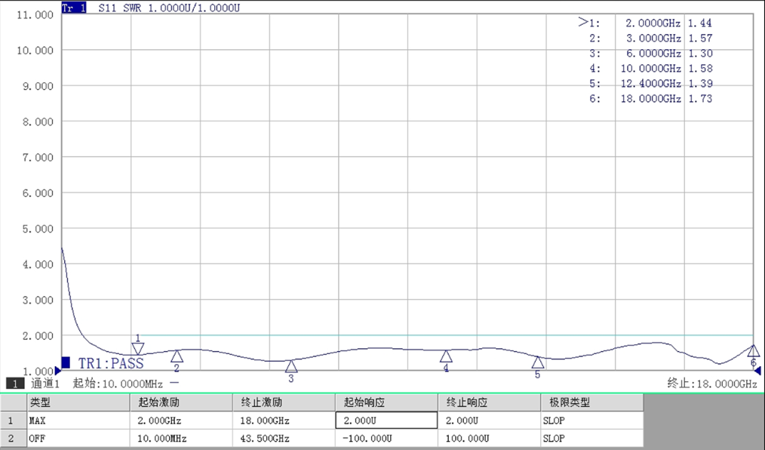

驻波比（VSWR）
典型值：1.85:1
温度范围
工作温度：-20℃~+60℃
储存温度：-40℃~+85℃
RF输入连接器形式
SMA-M
DC检波输出
SMA-F
供电接口类型
USB Type-C
供电电压
+5V±0.3V
供电电流
0.2A
外形尺寸
36mm×24mm×15.5mm （不含连接器）
连接器外壳
铝本色导电氧化

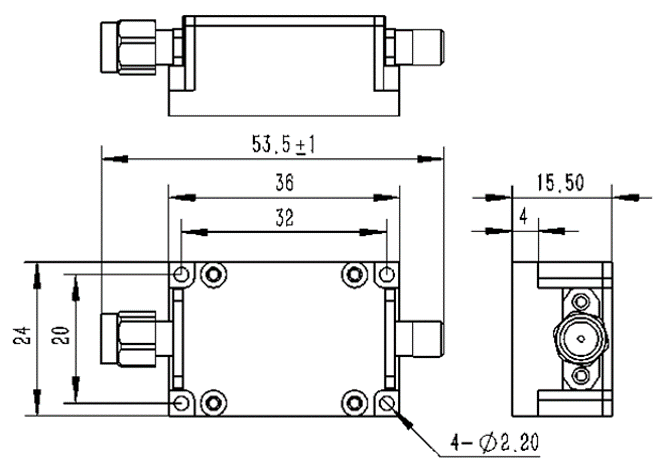

结构尺寸：
订货信息：
SLD系列0.8GHz~20GHz对数检波器
