描述：
APSINXXG模拟信号发生器（模拟信号源）系列，涵盖9 kHz至12、20和26.5 GHz的RF和微波频率范围。良好的信号纯度，超低的相位噪声和快速的切换速度等特性，再加上体积小巧，重量轻和功耗低的特点，使得该仪器非常适合在实验室，生产车间和户外场所使用。
APSINXXG系列射频和微波信号发生器（射频和微波信号源）的主要特点是：
-
OCXO稳定的具有mHz分辨率的低相位噪声信号
-
宽广且精确的输出功率范围
-
广泛的调制功能，例如AM，FM，PM，脉冲调制和频率线性调频等。
-
30 µs的快速切换
-
扫描，触发功能和用户可编程的外部参考频率（介于1至250 MHz之间）
-
借助可选的内置电池模块，实现了低功耗，可实现长达3小时的户外应用
-
各种机箱形式：便携式/台式，19英寸机架安装式等
-
本地前面板操作，通过USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC控制的本地或远程操作（SCPI 1999）
APSINXXG系列射频和微波信号发生器适用于实验室，生产车间和室外领域的许多应用：
规格：
|
频率范围
|
100 kHz 至 12, 20 或 26.5 GHz
|
|
频率分辨率
|
0.001 Hz
|
|
范围
|
-20 至 +15 dBm, -90 至 +25 dBm (带PE3和HP选件)
|
|
功率分辨率
|
0.01 dB
|
|
切换速度
|
400 µs (使用选件FS时<30 µs)
|
|
相噪：1 GHz@10 Hz
|
-80 dBc/Hz
|
|
相噪：1 GHz@1 kHz
|
-117 dBc/Hz
|
|
相噪：1 GHz@100 kHz
|
-128 dBc/Hz
|
|
相噪：1 GHz@10 MHz
|
-150 dBc/Hz
|
|
远程控制
|
Ethernet, GPIB, USB (SCPI v1999)
|
|
调制
|
AM, Chirp, FM, PM, Pulse
|
|
扫描
|
频率, 列表, 功率
|
|
尺寸 (W x L x H), 重量
|
173.6 x 261.7 x 116.9 mm [6.83 x 10.30 x 4.60 in], 2.5 kg
|
特征：
•高输出功率，低相位噪声
•全面的AM，低失真，宽带DC-FM和高速脉冲调制
•强大的触发和扫描模式
•便携式电池操作
应用：
•用于研发的低噪声信号源
•生产测试
•服务和维护
•信号模拟
•航空航天与国防
•安装和维护
选件：
|
9K
|
频率范围扩展至9 kHz (APSIN12G/20G)
|
|
HP
|
更高功率输出
|
|
FLASH
|
MicroSD卡插槽，用于可移动SD内存
|
|

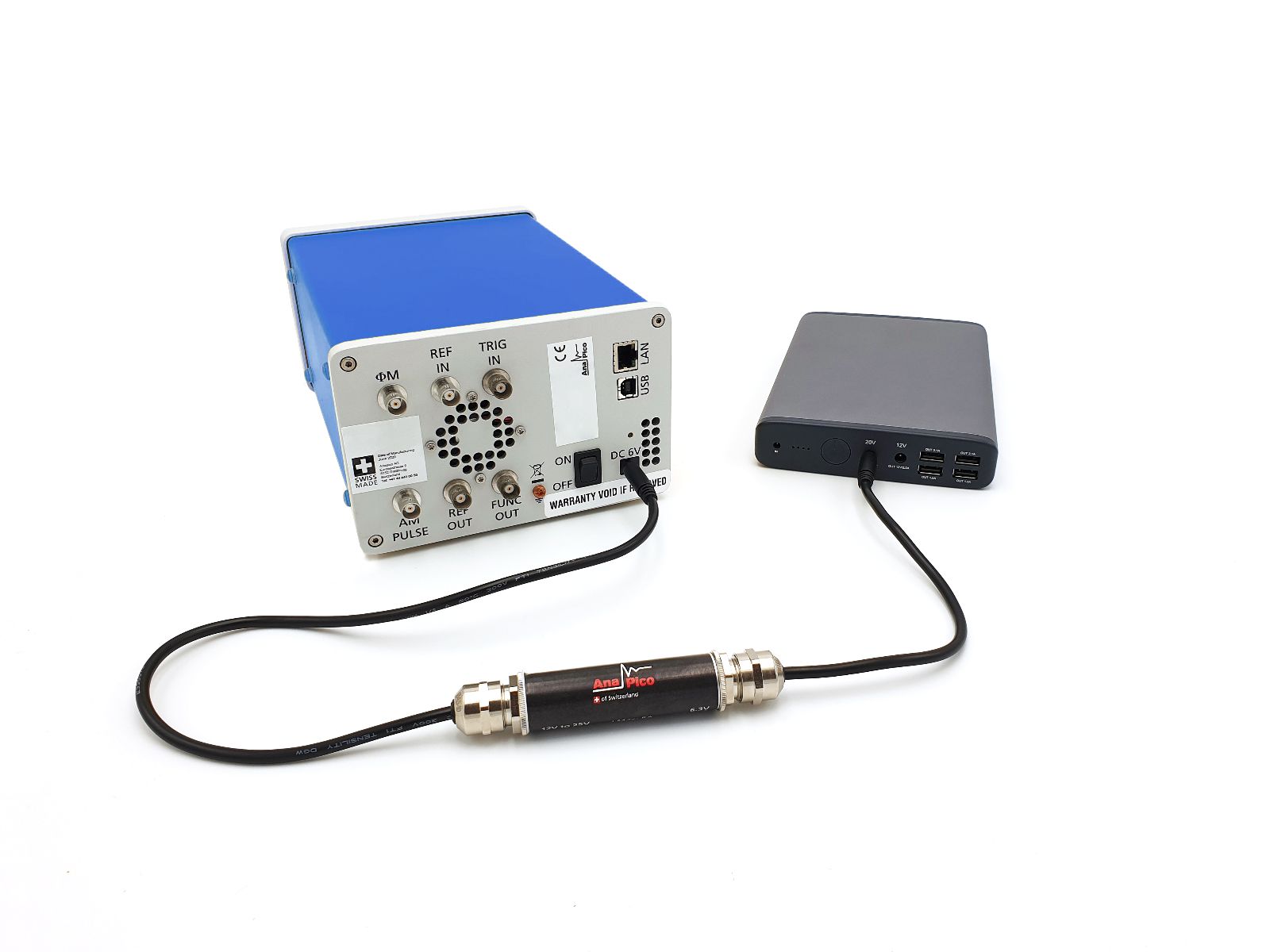

EB
|
外部电源适配器电缆
|
|
PE3
|
机械步进衰减器
|
|
NM
|
取消调制(APSIN20G / 26G)
|
|
FS
|
超快的切换速度
|
|
B3
|
内部充电电池模块
|
|
GPIB
|
GPIB接口
|
|
1URM
|
19” 1HU机架安装模块
|
|
LH
|
带有彩色触摸屏的台式机箱
|
|
RM
|
19″ 3HU机架安装套件
|
|
REAR
|
将输出移至后面板
|
|
OEM
|
OEM包装
|
|
WE
|
额外一年保修延长(标准: 2年)
|
|
ReCal
|
用原厂测试数据校准 (推荐: 两年一次)
|
|
APSIN12G
|
100 kHz – 12 GHz型号
|
|
APSIN20G
|
100 kHz – 20 GHz型号
|
|
APSIN26G
|
100 kHz – 26.5 GHz型号
|
