描述:
APSINX010模拟RF信号发生器(模拟信号源)系列,涵盖9 kHz至2、4和6.1 GHz的RF频率范围。良好的信号纯度,低的相位噪声,快速的切换速度和宽的输出功率范围等特性,再加上体积小巧,重量轻和功耗低的特点,使得该仪器非常适合在实验室,生产车间和室外场所使用。
-
OCXO稳定的具有mHz分辨率的低相位噪声信号
-
宽广且精确的输出功率范围
-
广泛的调制功能,例如AM,FM,PM和脉冲调制,以及航空电子专用调制VOR / ILS
-
快速切换
-
扫描,触发功能和用户可编程的外部参考频率(介于8至200 MHz之间)
-

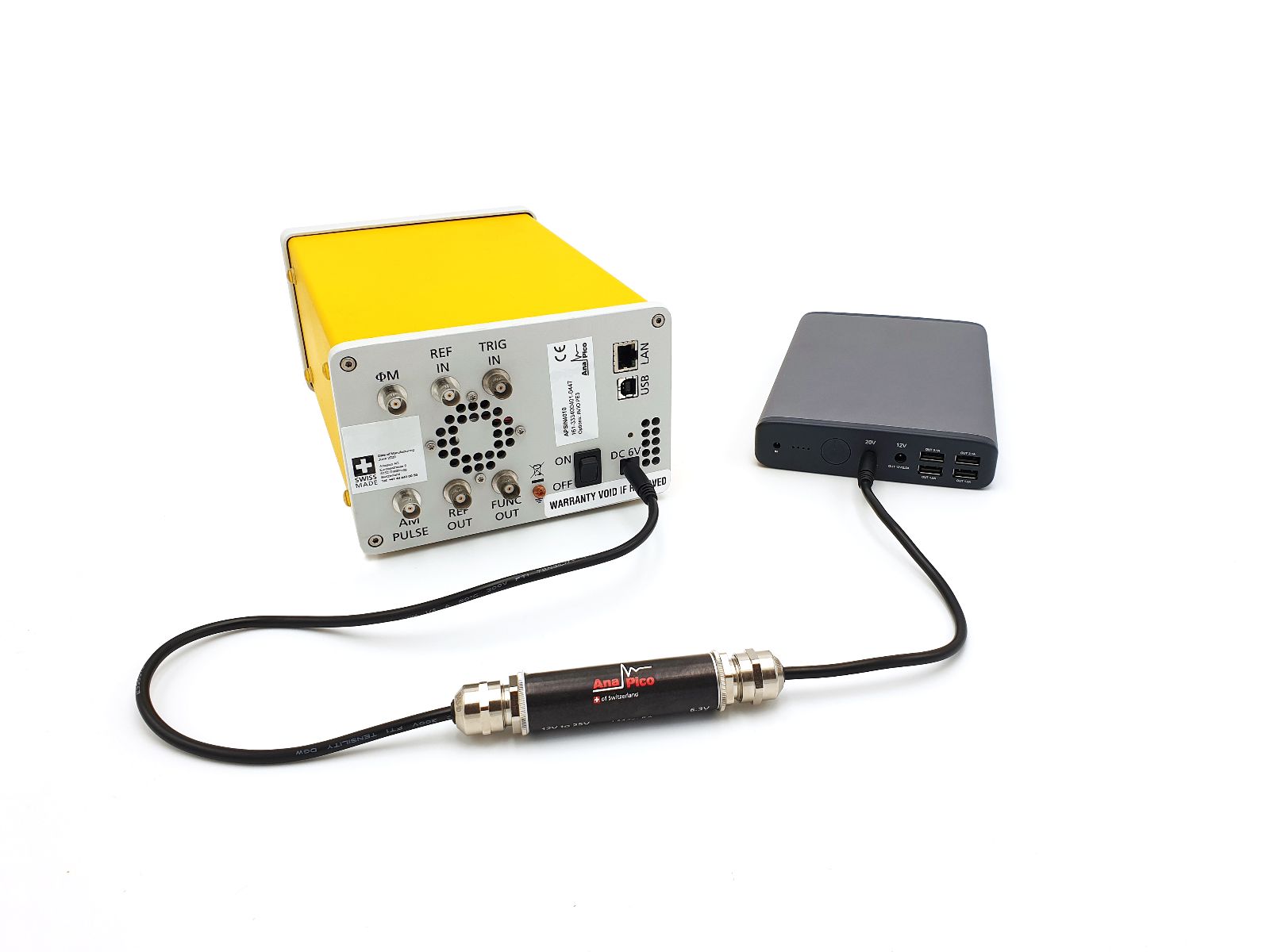

低功耗,低功耗,无噪音的风扇和可选的内置电池模块,可在户外进行长达3小时的现场应用
-
各种机械外壳形式:便携式/台式,19英寸机架安装式等
-
本地前面板操作,通过USB,以太网和可选的GPIB通信端口,以及使用GUI软件或ATE命令,由PC控制的本地或远程操作(SCPI 1999)
APSINX010系列射频信号发生器适用于实验室,生产车间和室外领域的许多应用:
规格:
频率范围
|
9 kHz 至 2.0, 4.0 或 6.1 GHz
|
频率分辨率
|
0.001 Hz
|
功率范围
|
-120 至 +17 dBm (带有选件PE3)
|
功率分辨率
|
0.01 dB
|
切换速度
|
400 µs
|
相噪:1 GHz@10 Hz
|
-80 dBc/Hz
|
相噪:1 GHz@1 kHz
|
-117 dBc/Hz
|
相噪:1 GHz@100 kHz
|
-130 dBc/Hz
|
相噪:1 GHz@10 MHz
|
-150 dBc/Hz
|
远程控制
|
Ethernet, GPIB, USB (SCPI v1999)
|
调制
|
AM, Chirp, FM, PM, Pulse
|
扫描
|
频率, 列表, 功率
|
尺寸 (W x L x H), 重量
|
173.6 x 270.7 x 116.9 mm [6.83 x 10.66 x 4.60 in], 2.5 kg
|
特征:
•高输出功率,低相位噪声
•全面的AM,低失真,宽带DC-FM和高速脉冲调制
•强大的触发和扫描模式
•便携式电池操作
应用:
•研发用低噪声信号源
•生产测试
•服务和维护
•信号模拟
•航空航天与国防
•安装和维护
选件:
PE3
|
机械步进衰减器
|
B3
|
内部充电电池模块
|
GPIB
|
GPIB接口
|
EB
|
外部电源适配器电缆
|
|
AVIO
|
航空电子调制能力(VOR / ILS)
|
1URM
|
1U机架安装型号
|
REAR
|
将输出移至后面板
|
OEM
|
OEM包装
|
WE
|
额外一年保修延长(标准: 2 年)
|
ReCal
|
原厂测试数据校准 (推荐: 两年一次)
|
APSIN2010HC
|
9 kHz – 2000 MHz型号
|
APSIN4010HC
|
9 kHz – 4000 MHz型号
|
APSIN6010HC
|
9 kHz – 6100 MHz型号
|
