SWFA100 0.1至10GHz捷变频频率综合器

盛铂科技SWFA100捷变频频率综合器是一款在频率范围内任意两点频率的跳频时间在4uS以内的高速跳频源，其输出频率范围为100MHz至10GHz，频率的最小步进为10kHz。同时它拥有优秀的相位噪声特性，频率输出为10GHz时相位噪声可达-100dBc/Hz@1kHz。
SWFA100整体模块尺寸仅为100*100*16mm，这种小型化的设计可以更好的集成到各种高性能尤其对跳频时间有严格要求的射频系统中。

产品介绍相关资料

产品特点：

•输出频率100MHz~10GHz；

•低相位噪声：-100dBc/Hz@1kHz（10GHz）

•跳频时间：≤4uS

•SPI或并口控制

产品主要技术指标：

主要电性能指标
输出频率（MHz）		100~10000
频率步进（kHz）		10
跳频时间（uS）		≤4
输出功率（dBm）		≥11
输出功率平坦度（dB）		±2.5
频率稳定度		2e-7（外参考时同外参考）
频率准确度		2e-7（外参考时同外参考）
杂散（dBc）（2）		典型：≤-65dBc；最大：≤-60dBc
谐波（dBc）		≤-7（100MHz~500MHz） ≤-40（500MHz~10GHz）
相位噪声	dBc/Hz@1kHz	@1GHz	≤-120	@5GHz	≤-106
	dBc/Hz@10kHz		≤-125		≤-111
	dBc/Hz@100kHz		≤-125		≤-111
	dBc/Hz@1MHz		≤-125		≤-111
	dBc/Hz@1kHz	@10GHz	≤-100
	dBc/Hz@10kHz		≤-105
	dBc/Hz@100kHz		≤-105
	dBc/Hz@1MHz		≤-105
供电（V/A）		+12/1.6（启动）；+12/1.4（稳定）
接口要求		射频接口：SMA-KFD 控制及电源接口：J30J-31
外形尺寸及重量		100×100×16mm；≤0.65kg
控制方式		SPI/并口
工作温度（℃）		-40~+70
储存温度（℃）		-55~+85
脉冲调制（ALC关闭模式）
调制深度		≥60dBc（@+10dBm）
调制脉冲宽度		100ns~10ms
上升/下降沿		≤30ns/50ns

实测数据：

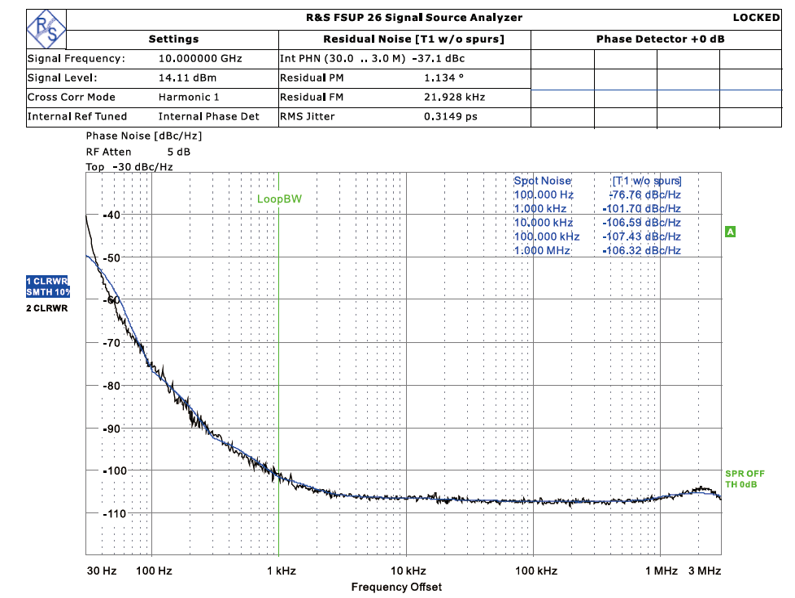

SWFA100在10GHz输出时相噪曲线
