产品特点：
•频率范围：100kHz~20GHz；
•典型输出功率：+27dBm@P1dB
•小巧易用
•功率逆向保护
•过压/欠压保护

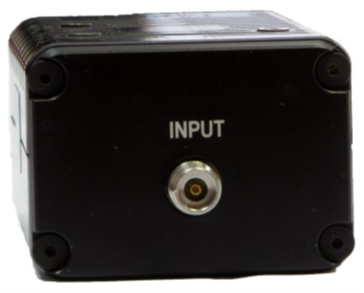

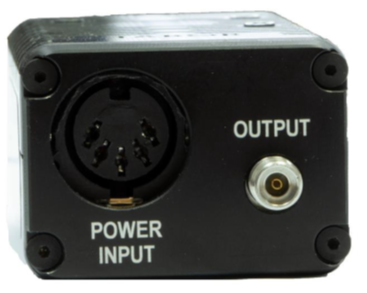

盛铂科技SWPA20旨在扩展用户任意波形发生器和RF信号发生器的功率范围，以满足需要更高输出功率来驱动其 DUT（被测设备）的应用。 与SWPA20相结合，普通信号发生器可为要求频率高达20GHz、功率高达+30dBm输出到50欧姆负载信号的苛刻应用提供解决方案，而不会影响信号完整性。
产品主要技术指标：
|
射频指标
|
|
频率范围（MHz）
|
0.1~20000
|
|
RF连接器
|
2.92mm（K）
|
|
增益（dB）
|
最小
|
典型
|
最大
|
|
100kHz~100MHz
|
11
|
12
|
14
|
|
100MHz~3GHz
|
12
|
12.5
|
13
|
|
3GHz~9GHz
|
9
|
10
|
11
|
|
9GHz~20GHz
|
7
|
8
|
9.5
|
|
输入回损
|
典型：14dB（最小：11dB）
|
|
输出回损
|
典型：12dB（最小：8dB）
|
|
P1dB
|
+27dBm
|
|
Psat
|
+30dBm
|
|
输出IP3
|
+38dBm
|
|
噪声系数
|
9dB
|
|
反向隔离度
|
典型：50dB（最小：40dB）
|
|
二次谐波
|
23dBc@+25dBm
|
|
射频输入功率
|
最大+27dBm
|
|
保护
|
反极性、过压、欠压、过流和开路短路负载
|
|
通用指标
|
|
Vcc
|
20~27V，正常24V
|
|
Icc
|
典型450mA
|
|
功率损耗
|
典型11W
|
|
体积
|
40*30*85mm
|
|
净重
|
110g
|
|
温度
|
工作：0°C ~+40°C；存储：-40°C~+70°C
|
|
预热时间
|
15分钟
|
|
湿度
|
85% RH
|
实测数据：

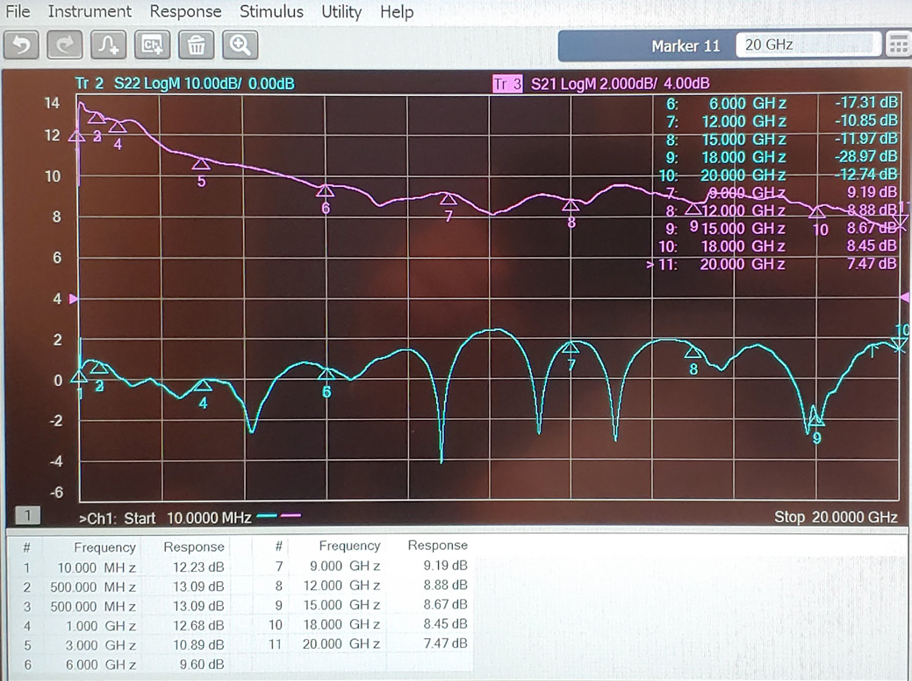

SWPA20的S21和S22参数
订货信息：
SWPA20：频率输出范围100kHz~20GHz超宽带+30dBm射频微波信号放大器
