产品特点：
•输出频率200MHz~15GHz；
•低成本，贴片封装，便于集成
•小体积：20*16*4mm
•SPI控制
产品主要技术指标：
|
主要电性能指标
|
|
输入参考频率（MHz）
|
100
|
|
输入参考功率（dBm）
|
5±3
|
|
频率稳定度
|
同步于外参考
|
|
频率准确度
|
同步于外参考（<30mHz）
|
|
输出频率（MHz）
|
200~15000
|
|
频率步进（MHz）（1）
|
10
|
|
跳频时间（μs）
|
≤200
|
|
输出功率（dBm）
|
3±3（200MHz~14GHz）
-5±5（14GHz~15GHz）
|
|
杂散（dBc）（2）
|
≤-65dBc（200MHz~14GHz）
≤-60dBc（14GHz~15GHz）
|
|
谐波（dBc）（3）
|
≤-3
|
|
相位噪声
（输入频率）
|
dBc/Hz@100Hz
|
≤-125
|
|
dBc/Hz@1kHz
|
≤-153
|
|
dBc/Hz@10kHz
|
≤-160
|
|
dBc/Hz@100kHz
|
≤-160
|
|
dBc/Hz@1MHz
|
≤-165
|
|
相位噪声
（输出频率）
|
dBc/Hz@100Hz
|
@500MHz
|
≤-108
|
@1GHz
|
≤-100
|
|
dBc/Hz@1kHz
|
≤-119
|
≤-113
|
|
dBc/Hz@10kHz
|
≤-126
|
≤-120
|
|
dBc/Hz@100kHz
|
≤-126
|
≤-120
|
|
dBc/Hz@1MHz
|
≤-144
|
≤-138
|
|
dBc/Hz@100Hz
|
@5GHz
|
≤-88
|
@15GHz
|
≤-79
|
|
dBc/Hz@1kHz
|
≤-99
|
≤-91
|
|
dBc/Hz@10kHz
|
≤-105
|
≤-96
|
|
dBc/Hz@100kHz
|
≤-105
|
≤-96
|
|
dBc/Hz@1MHz
|
≤-124
|
≤-114
|
|
备注：该相位噪声指标为频率步进为10MHz，如果频率步进小于10MHz时相位噪声会相应恶化。
|
|
供电（V/A）
|
电源1：+3.3Vcc1/10mA(数字供电）；
电源2：+3.3Vcc2/400mA(模拟供电）
|
|
外形尺寸
|
20×16×4mm
|
|
控制方式
|
SPI
|
|
工作温度（℃）
|
-40~+70
|
|
储存温度（℃）
|
-55~+85
|
备注：
（1）跳频时间：跳频时间定义为SMF115接收到命令开始到频率稳定与目标频率误差小于1MHz的时 间间隔；
（2）杂散：当频率步进小于10MHz，频率可以输出，杂散为-50dBc；
（3）谐波：输出频率的高次谐波较大，建议用户必须滤波处理。
实测数据：

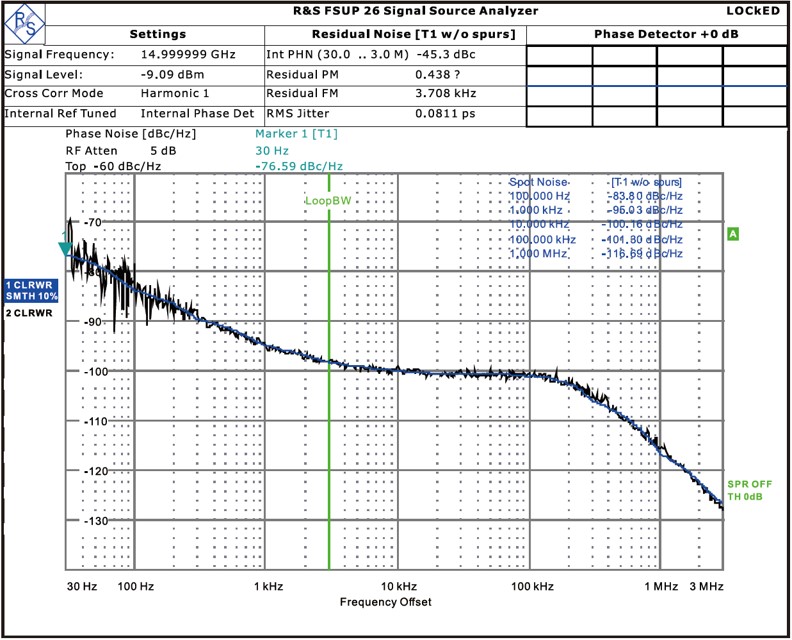

SMF115输出15GHz时相噪曲线
