产品特点
•输出频率：200MHz~15GHz；
•频率步进：1Hz
•小体积：38*38*10mm
•SPI控制
产品主要技术指标：
|
主要电性能指标
|
|
输入参考频率（MHz）
|
100
|
|
输入参考功率（dBm）
|
5±3
|
|
频率稳定度
|
同步于外参考
|
|
频率准确度
|
同步于外参考，准确度0.04Hz
|
|
输入参考相位噪声参考
|
≤-145dBc/Hz@1kHz
|
|
输出频率（MHz）
|
200~15000
|
|
频率步进（Hz）
|
1
|
|
跳频时间（uS）（1）
|
≤500
|
|
输出功率（dBm）（2）
|
1±6
|
|
杂散（dBc）
|
典型：-65dBc；最大：-60dBc
|
|
谐波（dBc）
|
≤-5
|
|
相位噪声
（输出频率）
|
dBc/Hz@100Hz
|
@1GHz
|
≤-94
|
@5GHz
|
≤-80
|
|
dBc/Hz@1kHz
|
≤-105
|
≤-91
|
|
dBc/Hz@10kHz
|
≤-112
|
≤-98
|
|
dBc/Hz@100kHz
|
≤-114
|
≤-100
|
|
dBc/Hz@1MHz
|
≤-130
|
≤-116
|
|
dBc/Hz@100Hz
|
@10GHz
|
≤-74
|
@15GHz
|
≤-70
|
|
dBc/Hz@1kHz
|
≤-85
|
≤-81
|
|
dBc/Hz@10kHz
|
≤-92
|
≤-88
|
|
dBc/Hz@100kHz
|
≤-94
|
≤-90
|
|
dBc/Hz@1MHz
|
≤-110
|
≤-106
|
|
供电（V/A）
|
+3.3±0.1V/0.6A（稳定）；最大工作电压+3.4V
|
|
启动时间
|
2s
|
|
接口要求
|
射频接口：SMA-K
控制及电源接口：绝缘子（Φ0.7）
|
|
外形尺寸及重量
|
38×38×10mm；≤45g
|
|
控制方式
|
SPI
|
|
工作温度（℃）
|
-40~+70
|
|
储存温度（℃）
|
-55~+85
|
备注：
（1）跳频时间：6GHz~15GHz之间输出频率切换时间≤250uS；2GHz~6GHz之间输出频率切换时间≤300uS；1GHz~2GHz之间输出频率切换时间≤350uS，200MHz~1GHz之间输出 频率切换时间≤500uS；
（2）输出功率为常温，高工作状态下1±8dBm。
实测数据
SLMF115输出功率

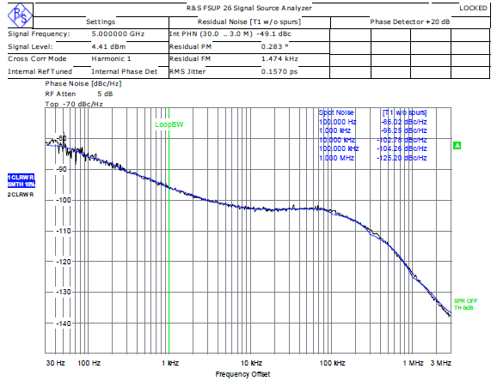

SLMF115输出5GHz时相噪曲线 SLMF115输出10GHz时相噪曲线
