产品亮点
•单台可多达12个独立通道2.5GS/s 16位的AWG和AWT配置，同时输出24个Markers
•跨奈奎斯特域的2.5GHz信号输出带宽，9GHz输入带宽，5.4GS / s 12位ADC选项，用于反馈控制系统和条件波形生成
•出色的相位噪声和杂散性能
•集成NCO，用于数字上变频至微波频率
•4U半尺寸节省空间的台式机平台，USB 3.0、10G以太网和雷电3.0高速接口
•8GS的波形存储器，能够同时生成和下载波形
•高达5GB/S实时数据从PC直接流到FPGA以连续和无限地生成波形
•用户自定义的FPGA用于特定应用解决方案
•创新的面向任务的序列编程，可最大程度地灵活地生成任何可想象的场景
产品特征
•紧凑且节省空间——单台设备多达12个相参输出通道
P2500D系列可在4U台式半尺寸机箱中提供多达12个通道。紧凑的外形尺寸和较小的占地面积节省了宝贵的工作台空间。因此，对于同步，相干，多通道应用（例如量子物理学、雷达应用、MIMO通信等），P2500D系列任意波形收发器是理想的，高性能且具有成本效益的解决方案。
•超快的通讯接口——支持40Gb/s波形数据实时下载
花费比实际运行更多的时间来设置生成的方案？P2500D系列平台提供了当今PC中普遍可用的最快的标准化通信接口。其中包括USB3.0和10GE接口，以及雷电3接口，可实现高达40Gb/s的数据传输速度。这使P2500D系列任意波形收发器能够提供很快的波形下载，从而节省了您最宝贵的资源。
•反馈控制系统——内部集成5.4GS/s的12位ADC
当今的许多应用程序都需要根据环境中的输入信号来生成条件波形。P2500D系列任意波形收发器完美地将DAC和ADC集成在一个系统中，由单个FPGA控制，以实现最佳同步和最小延迟。这种高速控制系统提供了一个反馈环路，可在最小延迟的情况下快速做出快速决策。
•生成任何可以想象的场景——多达64K个不同任务序列波形生成
P2500D系列提供了一种创新的，面向任务的顺序编程，用户可以在任务表的每一行更改整个仪器设置使其生成多达64K个不同任务序列波形。此外，P2500D系列仪器的用户不仅可以同时生成和下载波形，而且可以直接将数据流传输到FPGA，而无需使用内置存储器。这样就可以直接从控制PC以合计高达5GS/s的DAC速度生成随机，唯一且无限长的场景。因此，无论您的场景是极其复杂，无限还是动态，您都可以使用P2500D系列生成它。

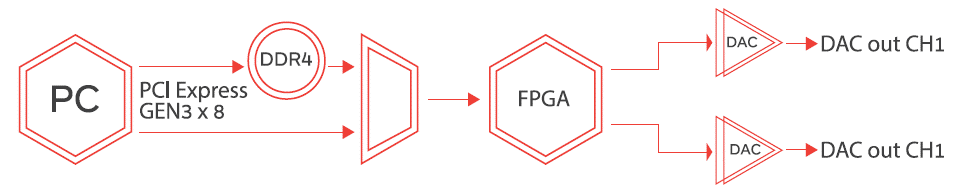

P2500D系列内部波形数据下载方式
.png)

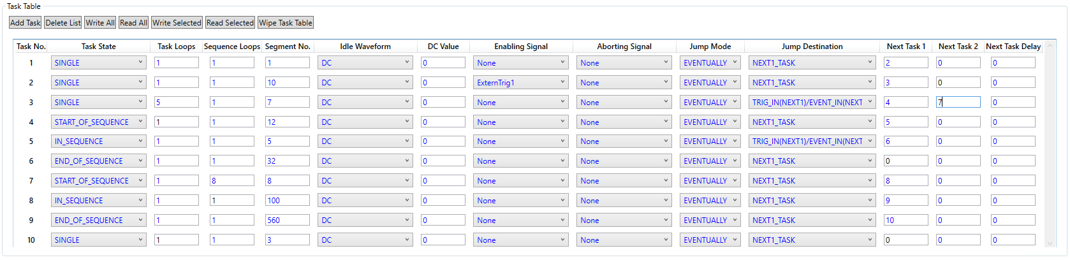

P2500D系列任务序列波形编辑界面（可生成64k个不同的任务序列波形）

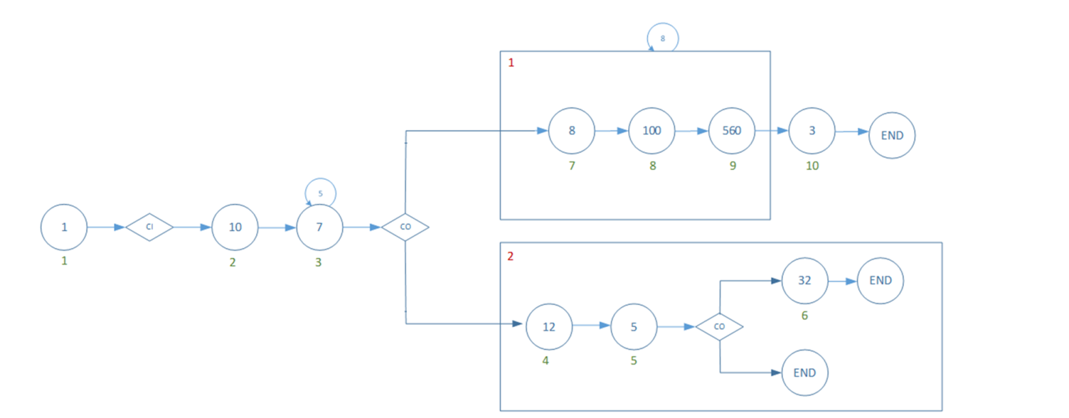

P2500D系列任务序列波形生成逻辑
主要技术指标
|
指标/型号
|
P2582D
|
P2584D
|
P2588D
|
P25812D
|
|
最大采样率
|
2.5GS/s每通道
|
|
垂直分辨率
|
16Bit
|
|
输出通道数
|
2
|
4
|
8
|
12
|
|
Markers
|
8
|
8
|
16
|
24
|
|
最大输出带宽
|
2.5GHz（直通输出选件）；2.25GHz（DC输出选件）
|
|
存储容量
|
最大8GS每通道
|
|
SFDR
|
DC~1GHz，-80dBc（典型）；1~2.5GHz，-70dBc（典型）
|
|
输出幅度范围
|
50mVp-p~1.3Vp-p（50Ω）
|
