P1200B系列台式1.25Gs/s任意波形发生器

P1200B系列创新的同时在一台仪器中集成了发生和接收并完成数字信号处理的任意波形发生器,它可同时具有16Bit的1.25GS/s的DAC和12Bit的5.4GS/s的ADC,并提供了业界领先的性能,包括创新的面向任务的编程,实时数据流,用于环境相关波形生成的快速反馈环以及用于特定应用解决方案的用户可自定义FPGA。

产品亮点

•单台可多达12个独立通道1.25GS/s 16位的AWG和AWT配置,同时输出12个Markers
•跨奈奎斯特域的1.25GHz信号输出带宽,9GHz输入带宽,5.4GS / s 12位ADC选项,用于反馈控制系统和条件波形生成
•出色的相位噪声和杂散性能
•集成NCO,用于数字上变频至微波频率
•标准4U机箱,9英寸触摸屏,USB 3.0、10G以太网和雷电3.0高速接口
•8GS的波形存储器,能够同时生成和下载波形
•高达6GB/S实时数据从PC直接流到FPGA以连续和无限地生成波形
•用户自定义的FPGA用于特定应用解决方案
•创新的面向任务的序列编程,可最大程度地灵活地生成任何可想象的场景

产品特征

•独立且易于使用——单台设备多达12个相参输出通道
P1200B系列可在4U台式机箱中提供多达12个通道。并具有9英寸触摸屏和板载PC,使用户无需外部PC即可对仪器进行编程。用户可以使用各种编程环境(例如Matlab,LabView,Python等)从板载PC上对仪器进行编程。因此,对于同步,相干,多通道应用(例如量子物理学和雷达应用),P1200B系列任意波形收发器是理想的,高性能且具有成本效益的解决方案。

•超快的数据传输速率——支持6GB/s波形数据实时下载
花费比实际运行更多的时间来设置生成的方案?P1200B系列平台利用PCI Express Gen 3x8通道连接,可实现高达64Gb/s的数据传输速度。这使P1200B系列任意波形收发器能够提供很快的波形下载,从而节省了您最宝贵的资源。

•反馈控制系统——内部集成5.4GS/s的12位ADC
当今的许多应用程序都需要根据环境中的输入信号来生成条件波形。P1200B系列任意波形收发器完美地将DAC和ADC集成在一个系统中,由单个FPGA控制,以实现最佳同步和最小延迟。这种高速控制系统提供了一个反馈环路,可在最小延迟的情况下快速做出快速决策。

•生成任何可以想象的场景——多达64K个不同任务序列波形生成
P1200B系列提供了一种创新的,面向任务的顺序编程,用户可以在任务表的每一行更改整个仪器设置使其生成多达64K个不同任务序列波形。此外,P1200B系列仪器的用户不仅可以同时生成和下载波形,而且可以直接将数据流传输到FPGA,而无需使用内置存储器。这样就可以直接从控制PC以合计高达6GS/s的DAC速度生成随机,唯一且无限长的场景。因此,无论您的场景是极其复杂,无限还是动态,您都可以使用P1200B系列生成它。

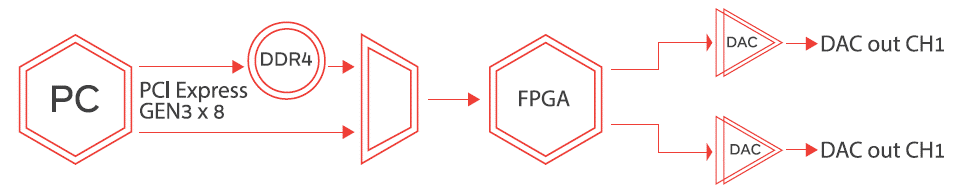

P1200B系列内部波形数据下载方式

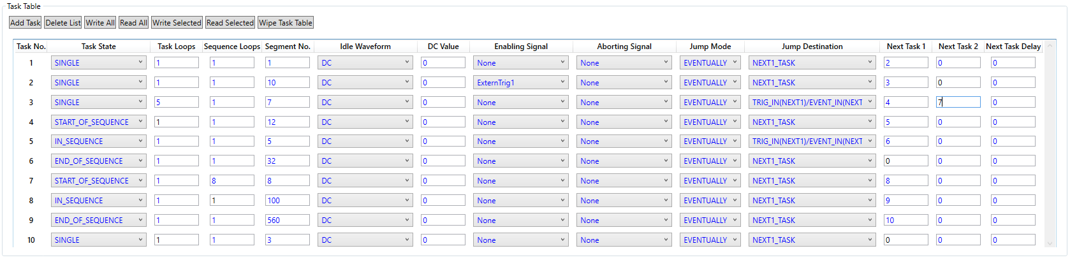

P1200B系列任务序列波形编辑界面(可生成64k个不同的任务序列波形)

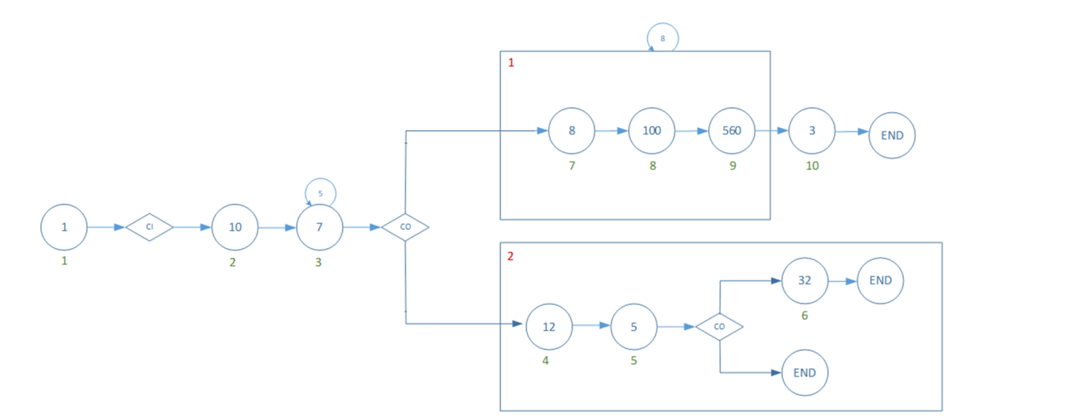

P1200B系列任务序列波形生成逻辑



主要技术指标


指标/型号

P1282B

P1284B

P1288B

P12812B

最大采样率

1.25GS/s每通道

垂直分辨率

16Bit

输出通道数

2

4

8

12

Markers

4

4

8

12

最大输出带宽

1.25GHz(直通输出选件);625GHz(DC输出选件)

存储容量

最大8GS每通道

SFDR

DC~1GHz,-80dBc(典型);1~1.25GHz,-75dBc(典型)

输出幅度范围

50mVp-p~1.3Vp-p(50Ω)
