盛铂科技推出的多通道GPPO(Mini-SMP)端连接器和电缆组件是专门为密集的板端高速连接测试开发的。随着5G等光电子通信技术的发展,PCB板的资源变得越来越紧张。传统SMA或2.92mm连接器的体积比较大不便于安装在现在的PCB面板上,即使安装了,接触面积的增加导致插入损耗过大,无法验证芯片或方案的参数及性能。盛铂科技开发的多同轴连接器端面与国际品牌产品兼容,为用户提供了极大的方便。

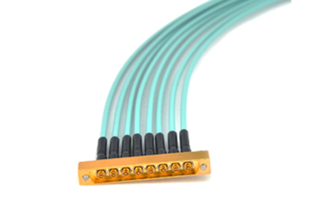

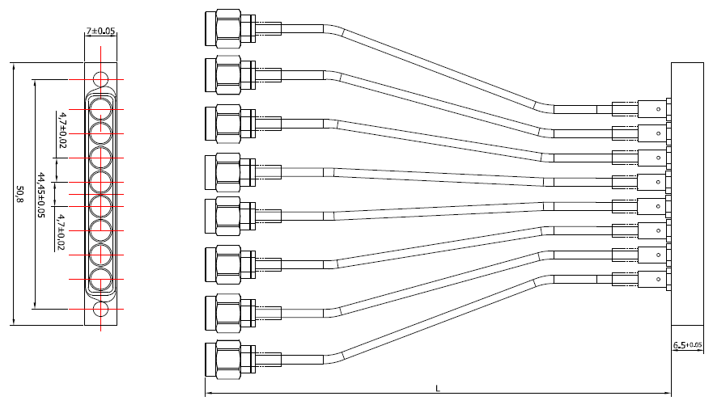

SCGP8-292MGPPF-XXX

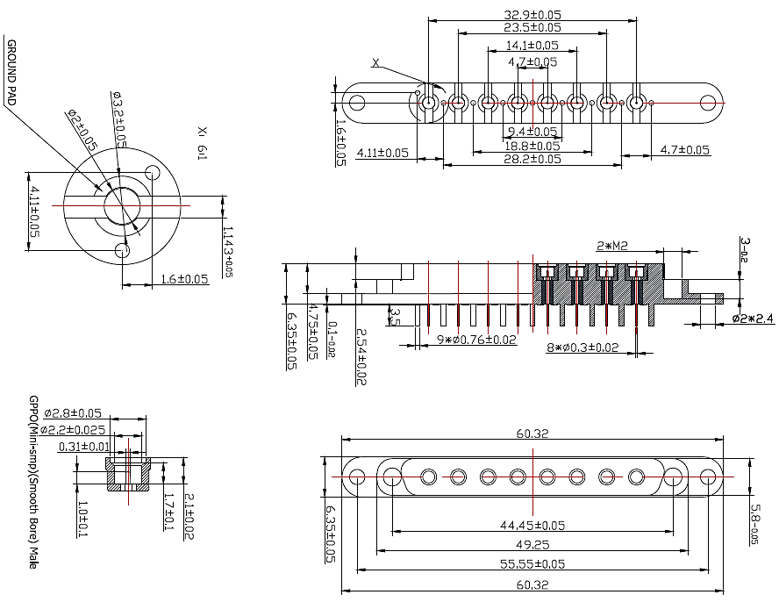

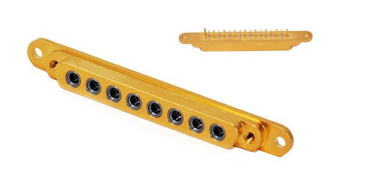

SCGP8-J8MD
基本信息
连接器1类型
GPPO(Mini-SMP),母
连接器1体型
直
连接器1极性
标准
连接器1材质
铍铜镀金
连接器2类型
2.92mm,公
连接器2体型
连接器2极性
连接器2材质
不锈钢
配接电缆
HFE100D
铠甲类型
无
电气性能参数
阻抗
50Ω
频率范围
DC-40GHz
驻波比
≤1.5
插入损耗
详见产品规格资料
相位匹配
8通道间±30°@40GHz
屏蔽性能
<-100dB@1GHz
额定功率
110W@2GHz,VSWR1.0
环境参数
工作温度范围
-40°C至+125°C
2002/95/EC(RoHS)
符合
电缆参数
中心导线
镀银铜线
绝缘体
实芯PTFE
护套
FEP
电容(pF/m)
96.1
传播速度(%)
70
最小弯曲半径
6.35mm
护套直径
2.54mm±0.13
GPPO(Mini-SMP),公
端接方式
接PCB
≤0.1 xSqt.(f_GHz)
-55°C至+165°C
中心导体
镀金铜
外部导体
壳体
针脚
PTFE
SCGP8系列40GHz8通道柔性电缆组件
