盛铂科技推出的40GHz的低损测试电缆,根据工作的频率所配置的接口为2.92mm或者2.4mm。主要满足的是测试需求,以及部分高频率的光电系统内部连接线需求。频率较高,所以选择的线缆一般比较细,插损相对较高,这也是为了更高的截止频率做出的让步。由于高频的测试电缆比较精细和“娇贵”,所以可以选择给此类测试电缆加上铠甲护套,铠装电缆组件有专门的板块可供参考。

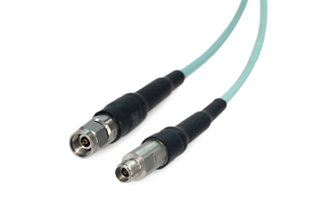

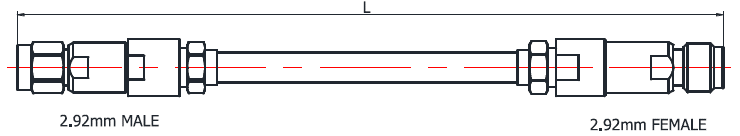

SCAP40-292M292F-XXX

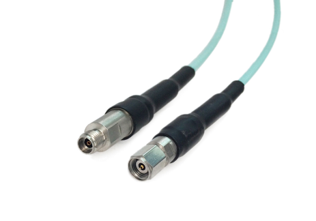

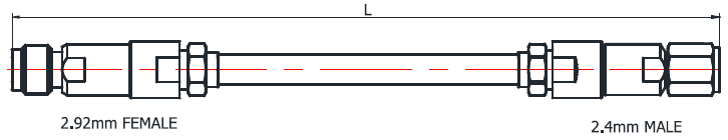

SCAP40-292F24M-XXX

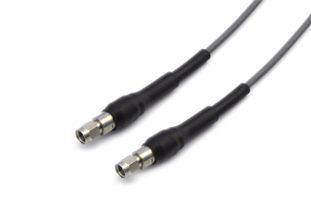

SCAP40-292M292M-XXX
基本信息
连接器1类型
2.92mm,公
2.92mm,母
连接器1体型
直
连接器1极性
标准
连接器1材质
不锈钢
连接器2类型
2.4mm,公
连接器2体型
连接器2极性
连接器2材质
配接电缆
UFB142A
GT147A
GT3507
铠甲类型
无
电气性能参数
阻抗
50Ω
频率范围
DC-40GHz
驻波比
≤1.44
插入损耗
详见产品规格资料
相位均衡
2°@10GHz,3°@18GHz
5°@18GHz
/
屏蔽性能
<-100dB@1GHz
<-90dB@1GHz
额定功率
70W@40GHz,VSWR1.0
220W@5GHz,VSWR1.0
200W@5GHz,VSWR1.0
环境参数
工作温度范围
-40°C至+165°C
2002/95/EC(RoHS)
符合
电缆参数
中心导线
镀银铜线
绝缘体
低密度PTFE
ePTFE
护套
FEP
电容(pF/m)
80.38
86
传播速度(%)
83
77
85
最小弯曲半径
9.65mm
6.35mm
护套直径
3.61mm±0.13
3.73mm
3.60mm±0.13
SCAP40系列40GHz低损稳相测试电缆组件
