概述
盛铂科技SWATT0014010型号0.1至40GHz超宽带5位数控衰减器模块采用微组装工艺中的金丝键合技术,降低由分立元器件在高频电路中带来的寄生效应;输入输出接口采用的是2.92mmFemale可拆卸接头,方便在系统中集成;衰减器内部有TTL电平转换电路,不需要客户在使用时先将正电压的TTL转换成负电压的TTL信号,使用更加方便;衰减准确度高、低附加相移;适用于宽带通信系统、电子对抗系统以及测试测量系统。该模块可在-45℃~+85℃温度范围内正常工作,在高低温环境下指标变化影响不明显,外观尺寸精巧22.5mm×22mm×13mm。
模块外观进行镀镍处理良好接地,射频端口为可拆卸SMA射频连接器,内部使用射频绝缘子,使模块使用更方便。

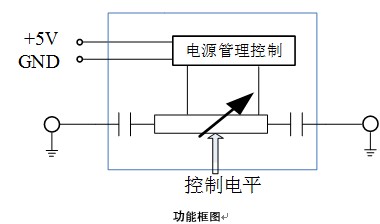

性能指标(TA = +25 oC ,50Ω system, Vcc=+5V)
参数
|
最小
|
典型
|
最大
|
单位
|
工作频率
|
0.1- 40
|
GHz
|
插入损耗
|
2
|
|
8.5
|
dB
|
衰减范围
|
1
|
|
31
|
dB
|
衰减精度
|
|
±1
|
|
dB
|
输入回波损耗
|
10
|
|
|
dB
|
输出回波损耗
|
10
|
|
|
dB
|
输入功率0.1dB压缩点
|
|
|
|
dBm
|
0.1~0.5GHz
|
20
|
0.5~40GHz
|
25
|
输入功率IP3
|
|
|
|
dBm
|
0.1~0.5GHz
|
40
|
0.5~40GHz
|
43
|
切换时间
|
|
90
|
|
ns
|
电流
|
|
10
|
|
mA
|

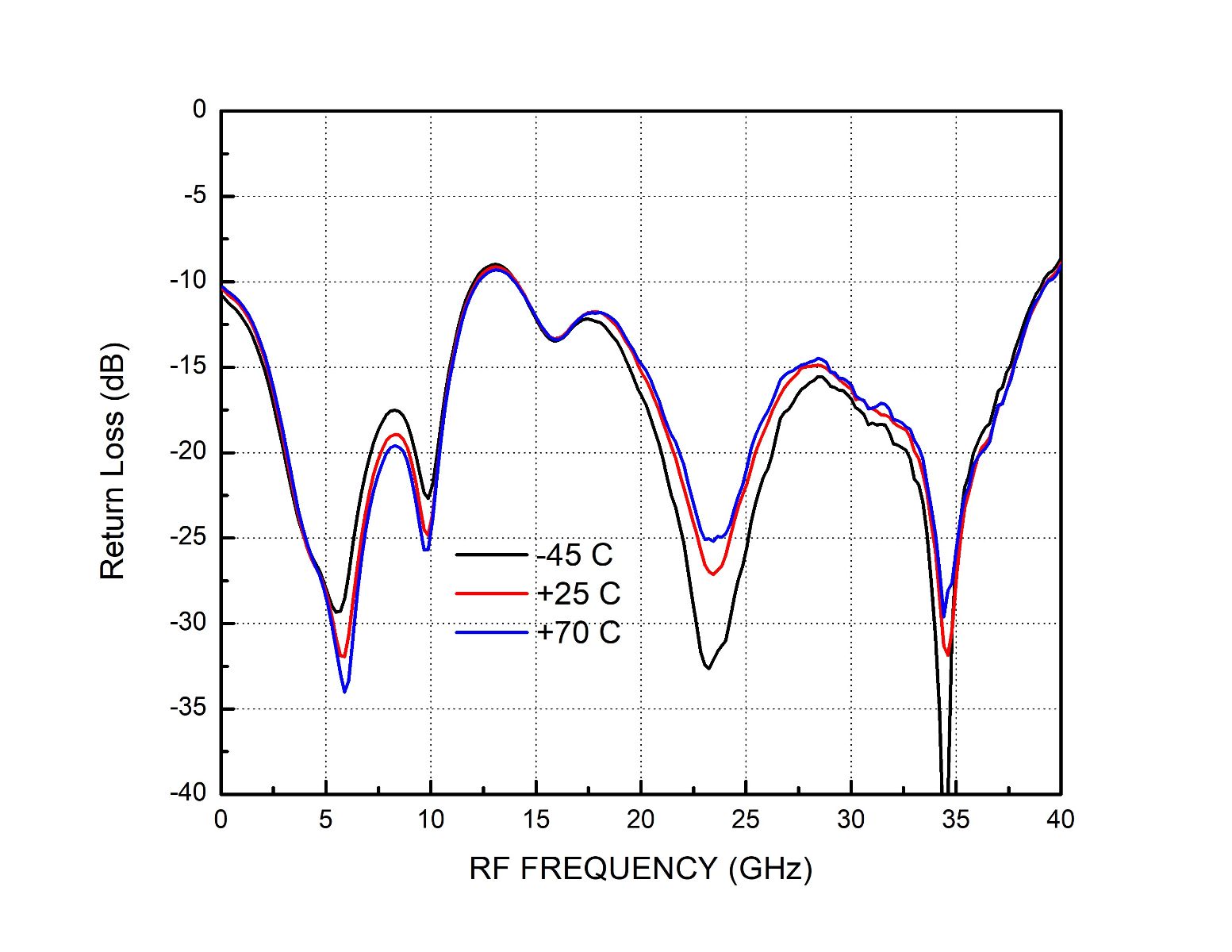

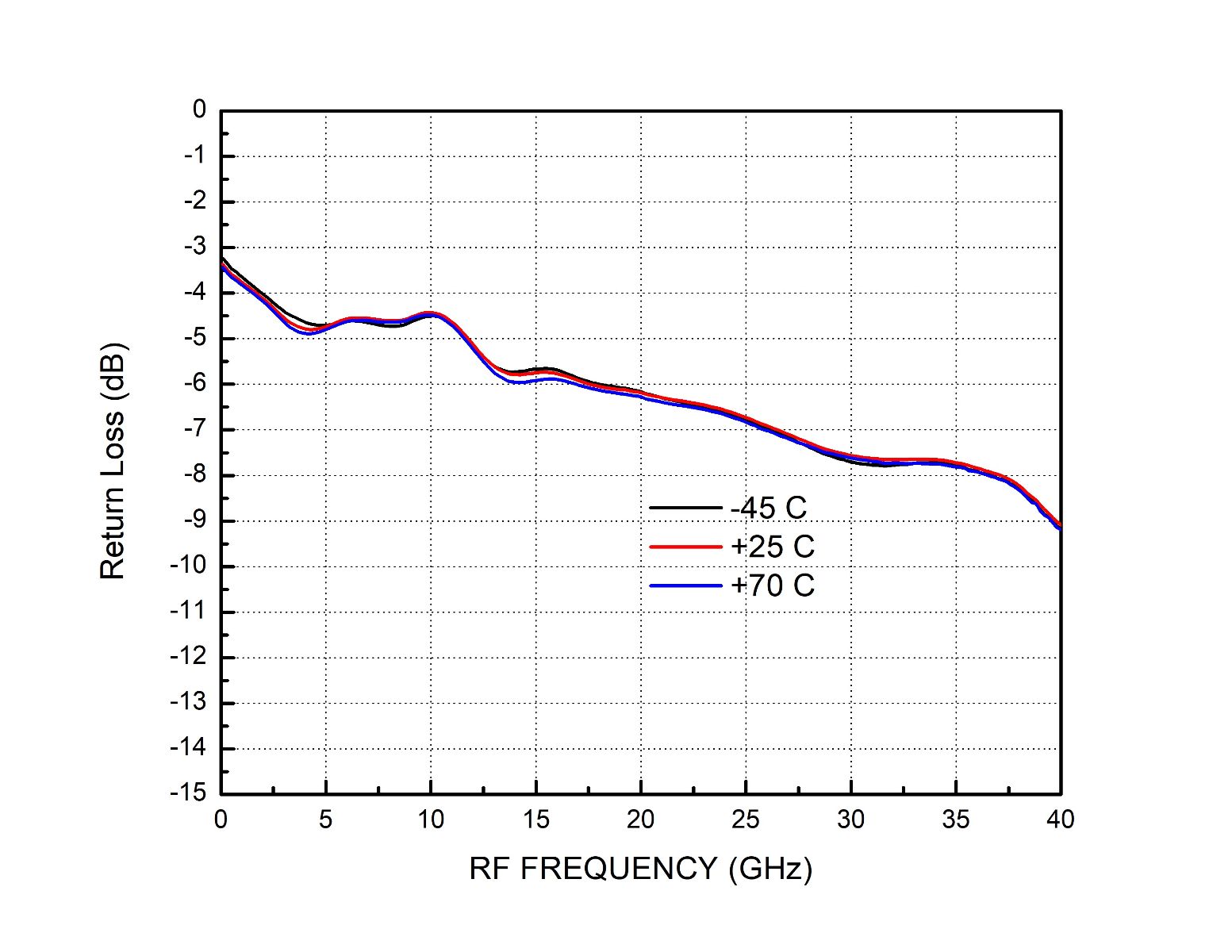

插入损耗 输入回波损耗

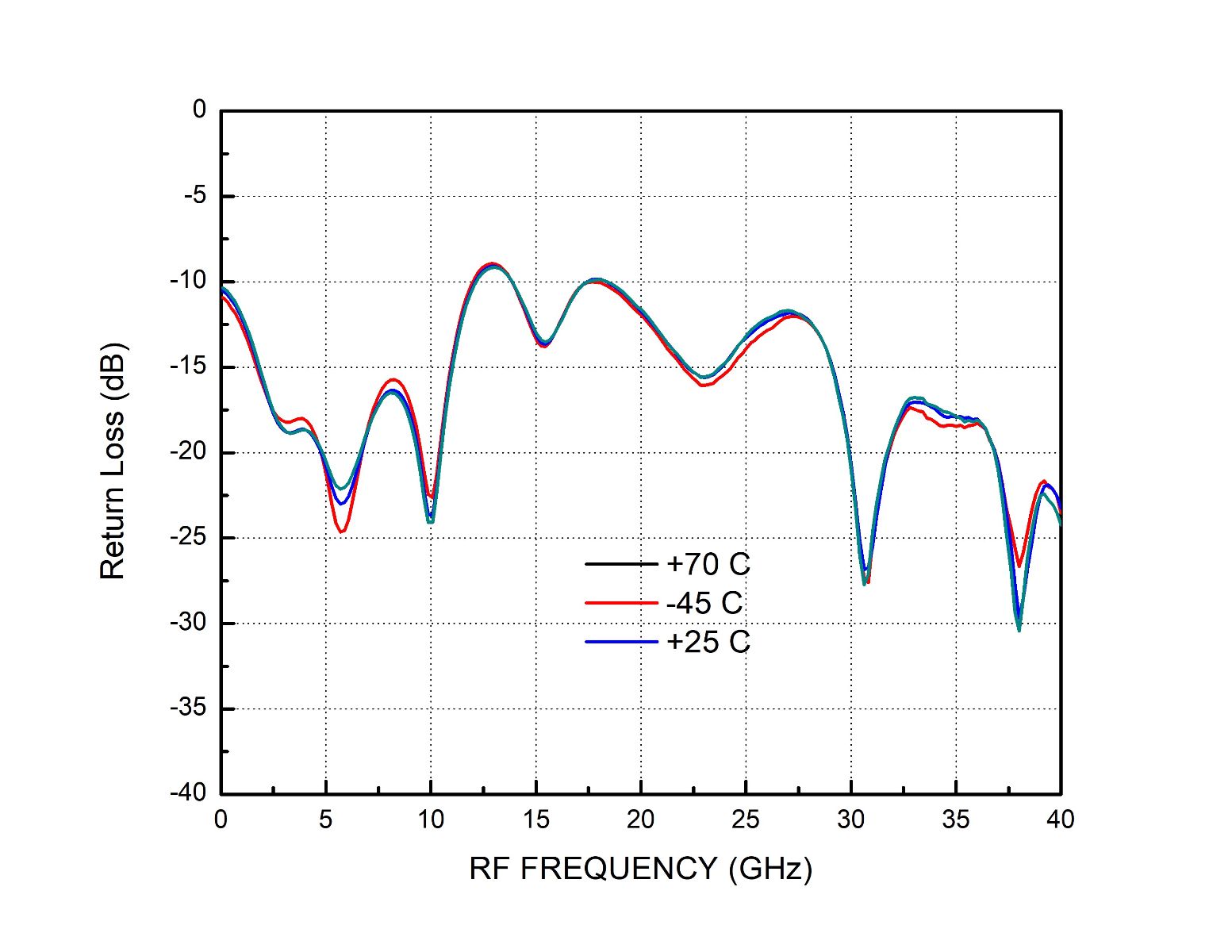

输出回波损耗 常温基本衰减态

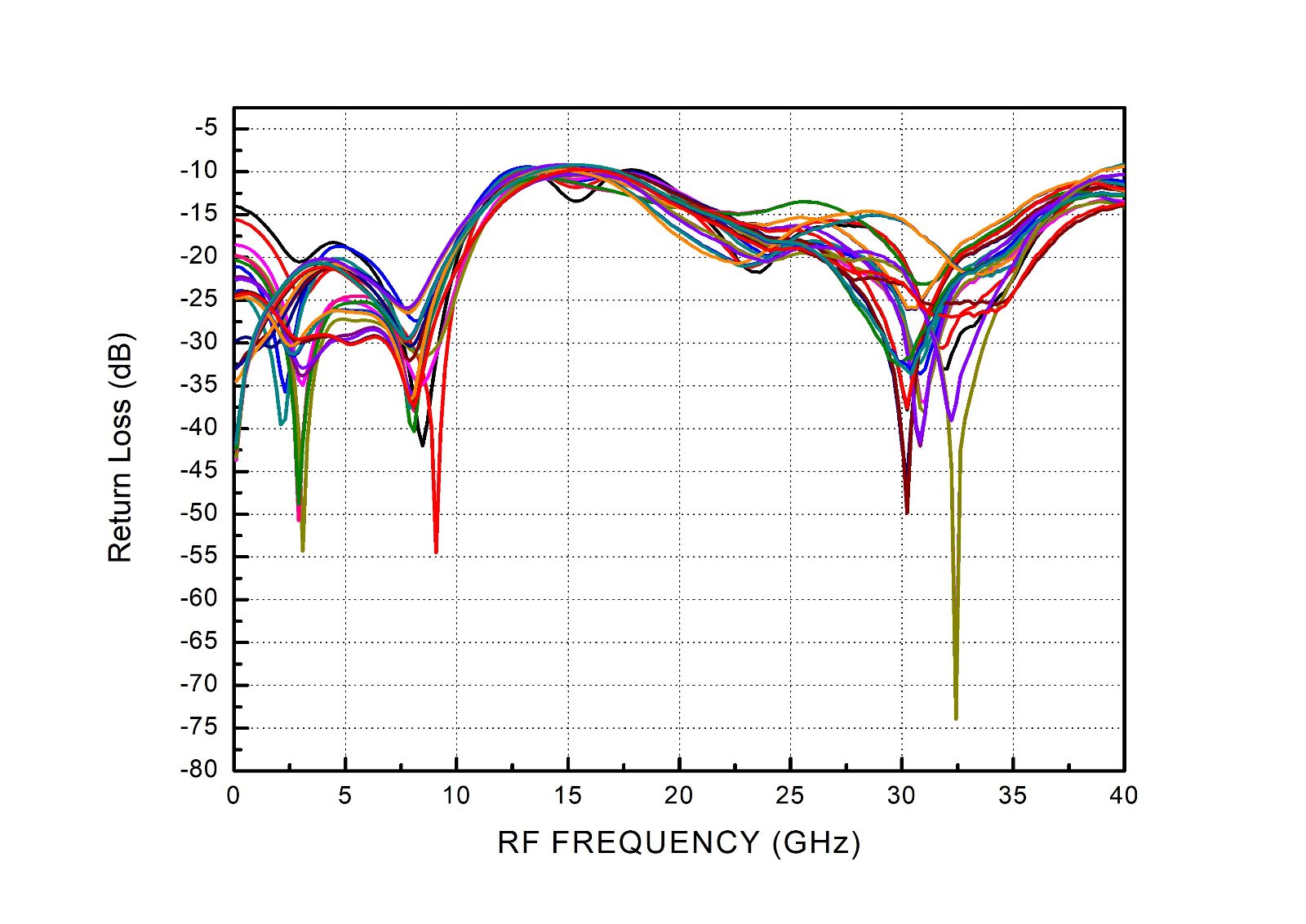

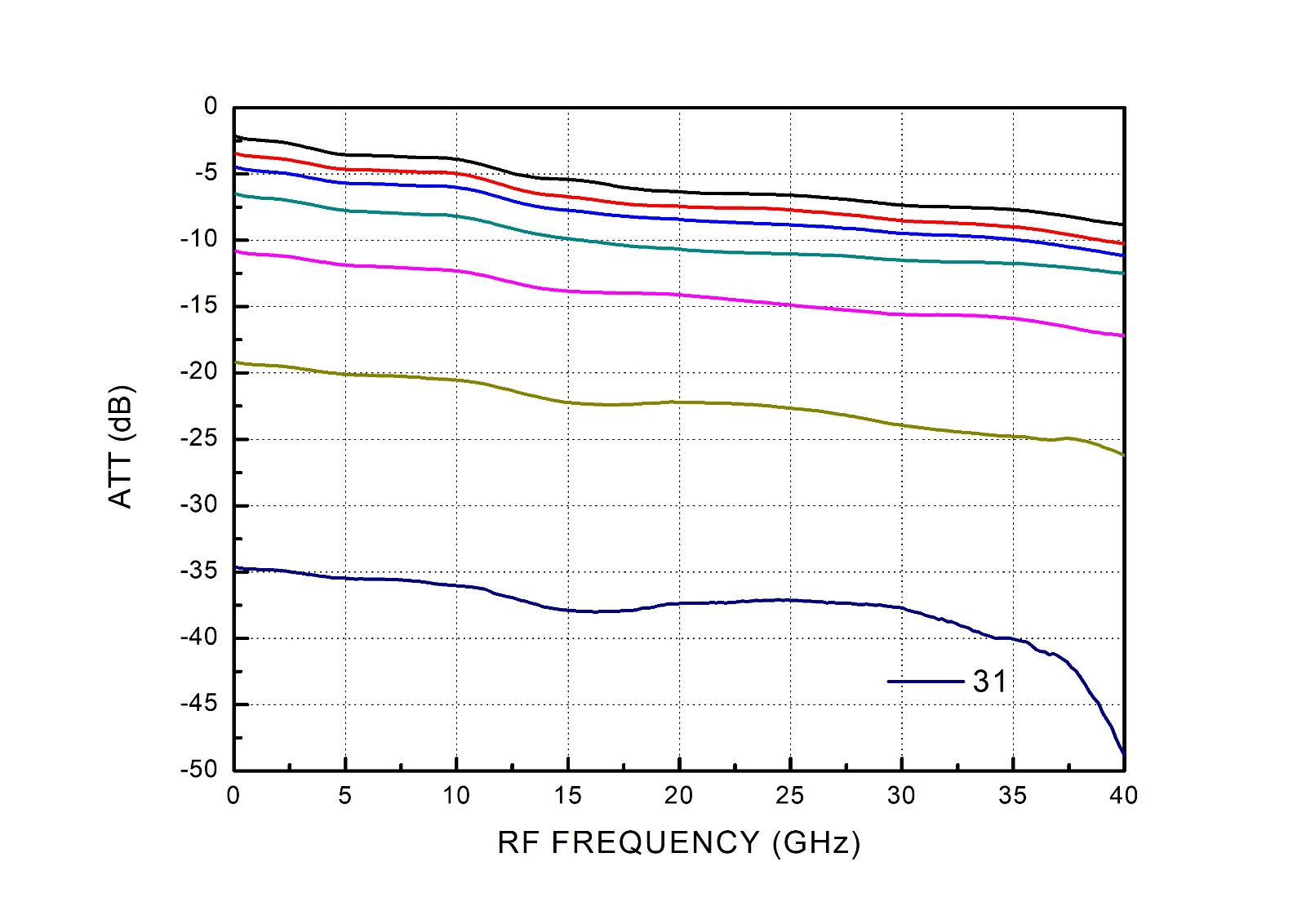

常温全衰减态 常温多衰减态输入回波损耗
电源参数
电压类型
|
参数
|
数值
|
电源电压
|
Vcc
|
+5V
|
控制电压
|
低
|
0~+0.8V@1μA
|
高
|
+2~+5V@1μA
|
极限参数
参数
|
数值
|
最大输入功率Pin
|
+25dBm
|
最大偏置电压
|
+7V
|
储存温度
|
-55℃~+110℃
|
工作温度
|
-45℃~+85℃
|
接口描述
接口序号
|
描述
|
RF1、RF2
|
射频输入/输出端口隔直流,匹配至50Ω
|
P0~P4
|
衰减控制端(0/+5V),0.6mm直径绝缘子
|
+5V
|
供电电源,0.6mm直径绝缘子
|
GND
|
地,金属接地端子
|
逻辑控制描述
控制电压输入
|
衰减状态
RF1~RF2
|
P4
16dB
|
P3
8dB
|
P2
4dB
|
P1
2dB
|
P0
1dB
|
高
|
高
|
高
|
高
|
高
|
IL
|
高
|
高
|
高
|
高
|
低
|
1dB
|
高
|
高
|
高
|
低
|
高
|
2dB
|
高
|
高
|
低
|
高
|
高
|
4dB
|
高
|
低
|
高
|
高
|
高
|
8dB
|
低
|
高
|
高
|
高
|
高
|
16dB
|

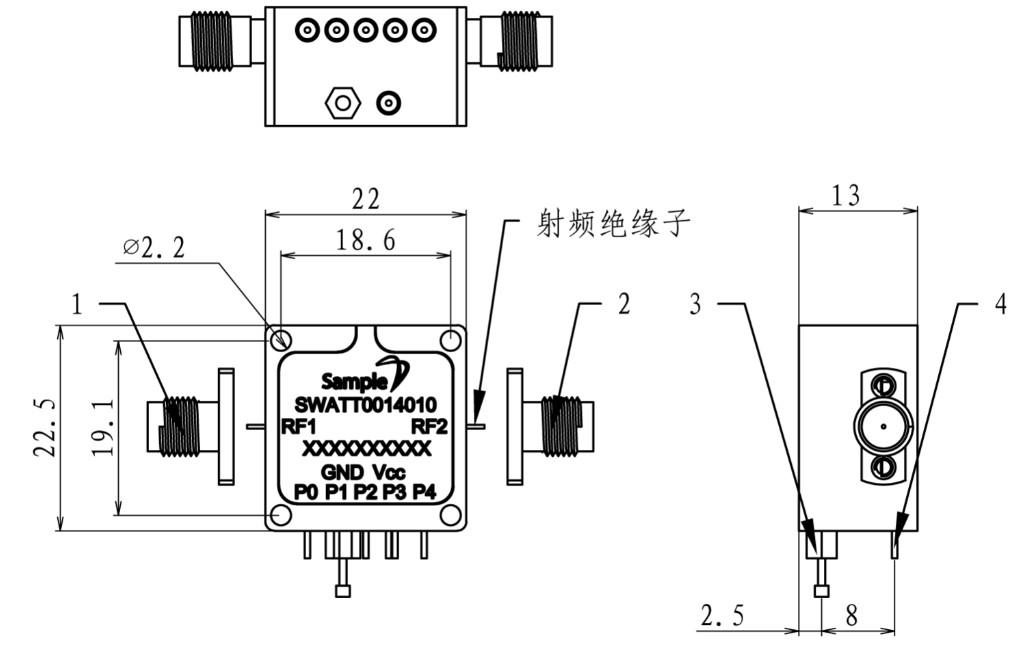

物理参数
订货信息
型号:SWATT0014010;描述:0.1至40GHz超宽带5位数控衰减器模块
