仪器级的性能,极富竞争力的价格
SATT0060025数控衰减器模块 SATT0060025P数控衰减器PCB
型号
|
SATT0060025数控衰减器模块
|
SATT0060025P数控衰减器PCB
|
指标
|
最小值
|
典型值
|
最大值
|
最小值
|
典型值
|
最大值
|
频率范围
|
50MHz
|
|
6GHz
|
50MHz
|
|
6GHz
|

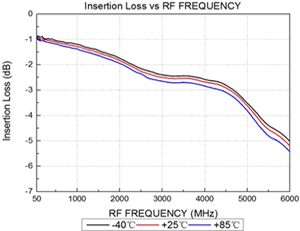

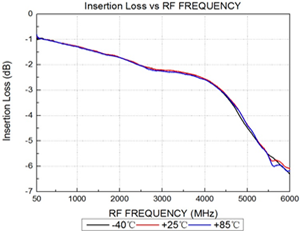

插入损耗(2GHz,0dB衰减)
|
|
2dB
|
|
|
2dB
|
|
衰减范围
|
|
31.75dB
|
|
|
31.75dB
|
|
衰减步进
|
|
0.25dB
|
|
|
0.25dB
|
|
位数
|
|
7Bits
|
|
|
7Bits
|
|

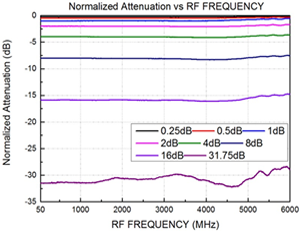

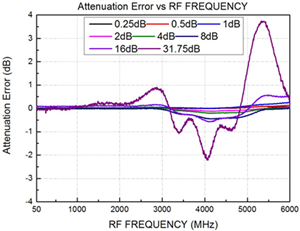

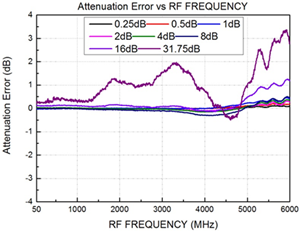

衰减精度
50MHz-5GHz
5GH-6GHz
|
|
±(0.5dB+6%)
±(1.5dB+7%)
|
|
|
±(0.5dB+6%)
±(1.5dB+7%)
|
|

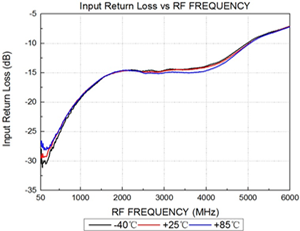

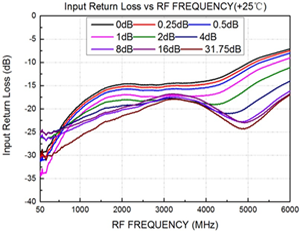

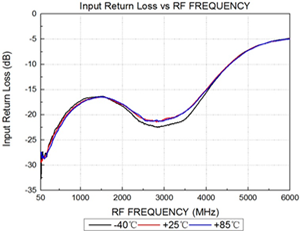

输入回波损耗
|
|
-15dB
|
|
|
-15dB
|
|

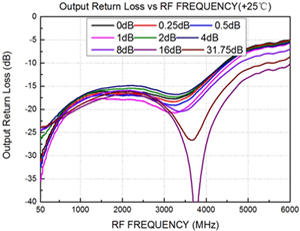

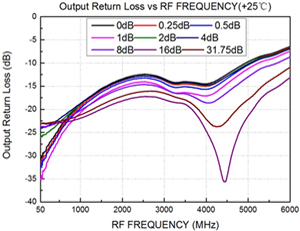

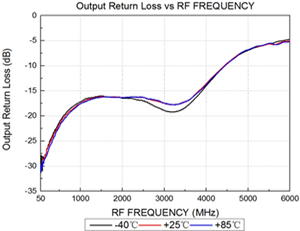

输出回波损耗
|
|
-15dB
|
|
|
-15dB
|
|
输入P0.1dB
|
|
30dBm
|
|
|
30dBm
|
|
输入IP3
|
|
55dBm
|
|
|
55dBm
|
|
输入输出阻抗
|
50Ω
|
工作电压
|
+2.7V
|
+5V
|
+5.5V
|
+2.7V
|
+5V
|
+5.5V
|
工作温度
|
-40℃
|
|
+85℃
|
-40℃
|
|
+85℃
|
接口
|
SMA(F)
|
控制
|
控制方式
|
并口(低电平:≤0.8V;高电平:≥2V)
|
响应时间
|
120ns
|
极限指标
|
名称
|
最小值
|
典型值
|
最大值
|
最小值
|
典型值
|
最大值
|
存储温度
|
-40℃
|
|
150℃
|
-40℃
|
|
150℃
|
最大输入功率
|
|
+30dBm
|
|
|
+30dBm
|
|
供电电压
|
-0.5V
|
|
+6V
|
-0.5V
|
|
+6V
|
控制电压
|
-0.5V
|
|
+6V
|
-0.5V
|
|
+6V
|
真值表
|
衰减态
|
C0.25
|
C0.5
|
C1.0
|
C2.0
|
C4.0
|
C8.0
|
C16.0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0dB
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0.25dB
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
0.5dB
|
0
|
0
|
1
|
0
|
0
|
0
|
0
|
1dB
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
2dB
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
4dB
|
0
|
0
|
0
|
0
|
0
|
1
|
0
|
8dB
|
0
|
0
|
0
|
0
|
0
|
0
|
1
|
16dB
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
31.75dB
|

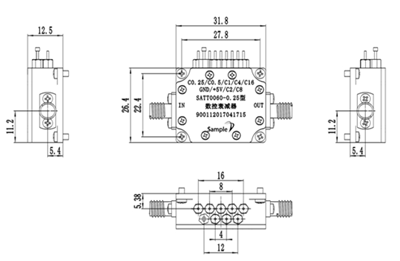

SATT0060025数控衰减器模块
|

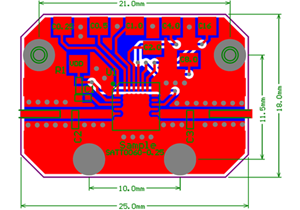

SATT0060025P数控衰减器PCB
|
|
|
订货信息:①. SATT0060025数控衰减器模块;②. SATT0060025P数控衰减器PCB
更多其他产品内容可咨询:400-621-8906
