SATT0040025系列10MHz~4GHz数控衰减器

盛铂科技SATT0040025系列10MHz~4GHz数控衰减器是基于盛铂科技高性能射频微波仪器衍生出来的具有仪器级指标的模块组件,SATT0040025系列数控衰减器共有模块形式和PCB形式两个型号。更多其他产品内容可咨询:400-621-8906

仪器级的性能,极富竞争力的价格



SATT0040025数控衰减器模块                                SATT0040025P数控衰减器PCB


型号
SATT0040025数控衰减器模块
SATT0040025P数控衰减器PCB
指标
最小值
典型值
最大值
最小值
典型值
最大值
频率范围
10MHz

4GHz
10MHz

4GHz

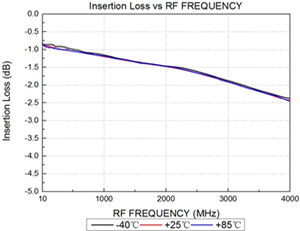

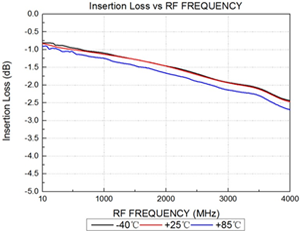

插入损耗(2GHz,0dB衰减)

2dB


2dB

衰减范围

31.75dB


31.75dB

衰减步进

0.25dB


0.25dB

位数

7Bits


7Bits

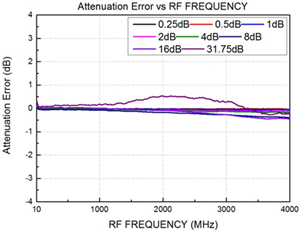

衰减精度

±(0.3+5%)dB


±(0.3+5%)dB

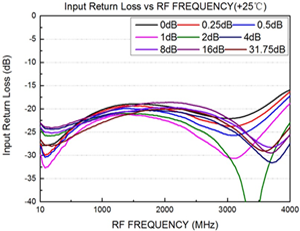

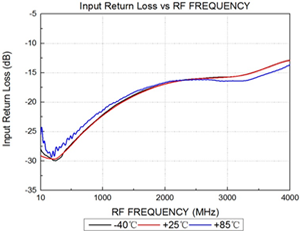

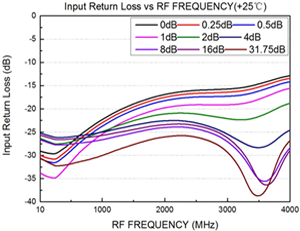

输入回波损耗

-15dB


-15dB

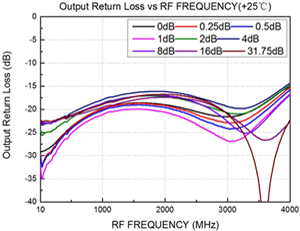

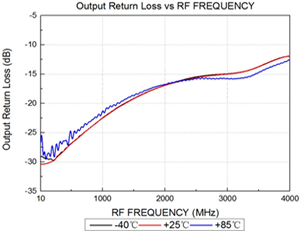

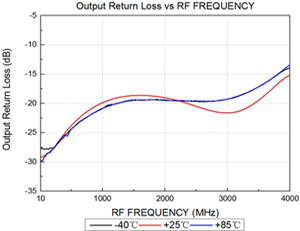

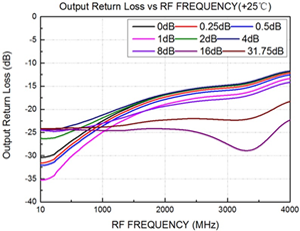

输出回波损耗

-15dB


-15dB

输入P0.1dB

30dBm


30dBm

输入IP3

50dBm


50dBm

输入输出阻抗
50Ω
工作电压
+2.7V

+5.5V
+2.7V

+5.5V
工作温度
-40℃

+85℃
-40℃

+85℃
接口
SMA(F)
控制
控制方式
并口(低电平:≤0.63V;高电平:≥1.17V)
响应时间
120ns
极限指标
名称
最小值
典型值
最大值
最小值
典型值
最大值
存储温度
-55℃

100℃
-55℃

100℃
最大输入功率

30dBm


30dBm

供电电压
-0.5V

+6V
-0.5V

+6V
控制电压
-0.5V

Vdd
-0.5V

Vdd





真值表
衰减态
C0.25
C0.5
C1.0
C2.0
C4.0
C8.0
C16.0
0
0
0
0
0
0
0
0dB
1
0
0
0
0
0
0
0.25dB
0
1
0
0
0
0
0
0.5dB
0
0
1
0
0
0
0
1dB
0
0
0
1
0
0
0
2dB
0
0
0
0
1
0
0
4dB
0
0
0
0
0
1
0
8dB
0
0
0
0
0
0
1
16dB
1
1
1
1
1
1
1
31.75dB

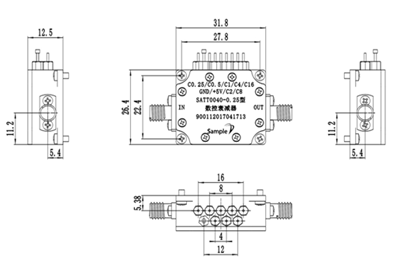

SATT0040025数控衰减器模块

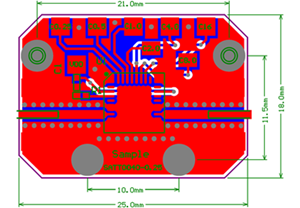

SATT0040025P数控衰减器PCB






订货信息:①. SATT0040025数控衰减器模块;②. SATT0040025P数控衰减器PCB
