仪器级的性能，极富竞争力的价格
SATT0040050数控衰减器模块 SATT0040050P数控衰减器PCB
|
型号
|
SATT0040050数控衰减器模块
|
SATT0040050P数控衰减器PCB
|
|
指标
|
最小值
|
典型值
|
最大值
|
最小值
|
典型值
|
最大值
|
|
频率范围
|
300MHz
|
|
3.5GHz
|
50MHz
|
|
2GHz
|
|

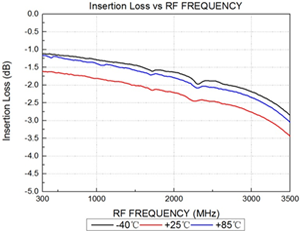

插入损耗（2GHz，0dB衰减）
|
|
2dB
|
|
|
1.6dB（1GHz）
|
|
|
衰减范围
|
|
31.5dB
|
|
|
31.5dB
|
|
|
衰减步进
|
|
0.5dB
|
|
|
0.5dB
|
|
|
位数
|
|
6Bits
|
|
|
6Bits
|
|
|

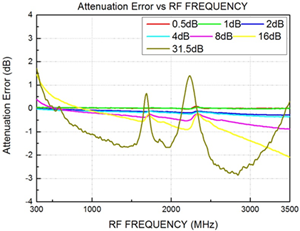

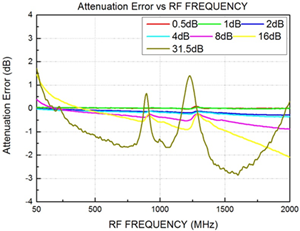

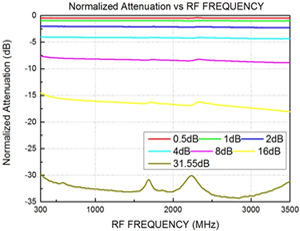

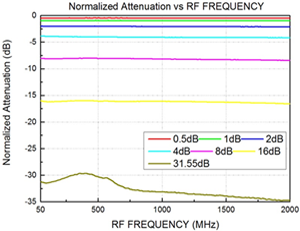

衰减精度
|
|
±（1.5+7%）dB
|
|
|
±（1.5+8%）dB
|
|
|

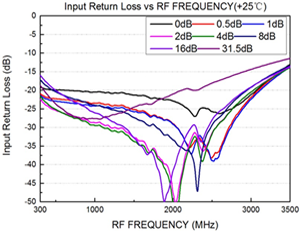

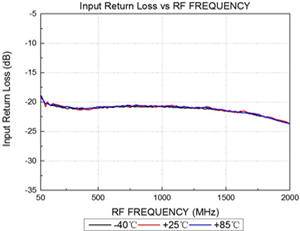

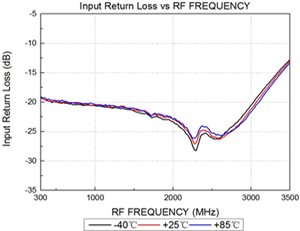

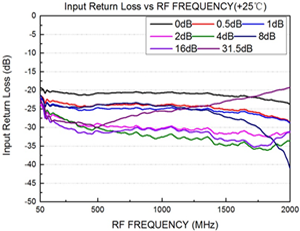

输入回波损耗
|
|
-20dB
|
|
|
-20dB
|
|
|

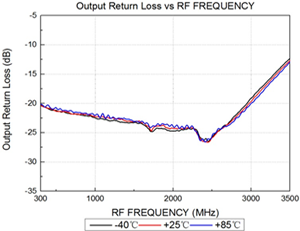

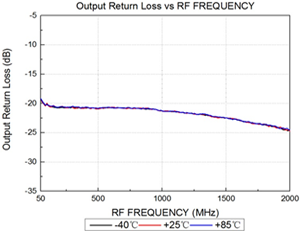

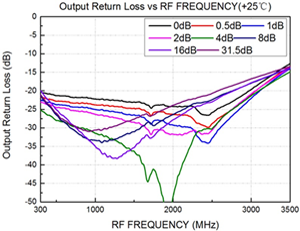

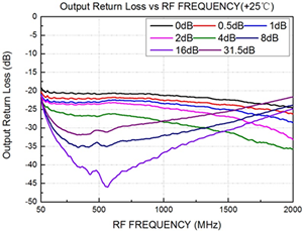

输出回波损耗
|
|
-20dB
|
|
|
-20dB
|
|
|
输入P0.1dB
|
|
30dBm
|
|
|
30dBm
|
|
|
输入IP3
|
|
57dBm
|
|
|
57dBm
|
|
|
输入输出阻抗
|
50Ω
|
|
工作电压
|
|
+5V
|
|
|
+5V
|
|
|
工作温度
|
-40℃
|
|
+85℃
|
-40℃
|
|
+85℃
|
|
接口
|
SMA（F）
|
|
控制
|
|
控制方式
|
并口（低电平：≤0.8V；高电平：≥2V）
|
|
响应时间
|
90ns
|
|
极限指标
|
|
名称
|
最小值
|
典型值
|
最大值
|
最小值
|
典型值
|
最大值
|
|
存储温度
|
-55℃
|
|
120℃
|
-55℃
|
|
120℃
|
|
最大输入功率
|
|
28dBm
|
|
|
28dBm
|
|
|
供电电压
|
|
|
+7V
|
|
|
+7V
|
|
控制电压
|
|
|
Vdd+1V
|
|
|
Vdd+1V
|
|
真值表
|
衰减态
|
|
C0.5
|
C1.0
|
C2.0
|
C4.0
|
C8.0
|
C16.0
|
|
1
|
1
|
1
|
1
|
1
|
1
|
0dB
|
|
0
|
1
|
1
|
1
|
1
|
1
|
0.5dB
|
|
1
|
0
|
1
|
1
|
1
|
1
|
1dB
|
|
1
|
1
|
0
|
1
|
1
|
1
|
2dB
|
|
1
|
1
|
1
|
0
|
1
|
1
|
4dB
|
|
1
|
1
|
1
|
1
|
0
|
1
|
8dB
|
|
1
|
1
|
1
|
1
|
1
|
0
|
16dB
|
|
0
|
0
|
0
|
0
|
0
|
0
|
31.5dB
|
|

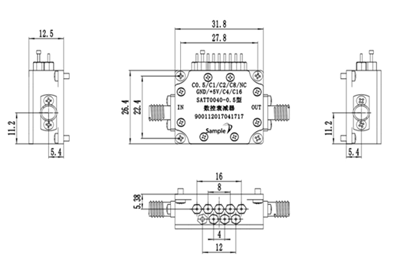

SATT0040050数控衰减器模块
|

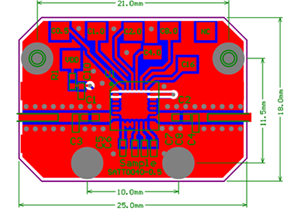

SATT0040050P数控衰减器PCB
|
|
|
|
订货信息：①. SATT0040050数控衰减器模块；②. SATT0040050P数控衰减器PCB
更多其他产品内容可咨询：400-621-8906
