产品概述:
SMS1012系列信号源五个不同的型号选择,它们的频率输出范围为10 MHz~12.5GHz,通道数分别为2、3、4、6、8个。同时SMS1012系列拥有超低相噪、超快频率转换速度、优秀的杂散抑制和谐波抑制等特点。SMS1012系列的高稳定OCXO参考提供了高频率精度和稳定性。该系列的信号源还可接收10、100或1000MHz外部参考输入。
SMS1012系列信号源采用TFT-LCD的触屏操作并提供多种控制接口,例如USB,LAN或GPIB。每个接口均可使用SCPI 1999命令集来达成便捷快速通讯。通过任何主系统均可快速实现仪器的遥控。同时提供的应用程序接口(API)或编程示例如Matlab、Labview、C++和其他通用工具使得仪器使用十分简便。
SMS1012系列信号源4通道及以下的型号更有标准1U版本的机型便于用户在ATE系统上集成使用。
主要特点:
单台设备最多8个独立可设置的真正相参输出通道
很高的通道间相位稳定度:通道间9小时小于2°的相位漂移
20µs超快频率转换时间
0.1Hz超低频率分辨率
±0.25dB功率不确定度
全面支持数字功率、频率、列表扫描模式
提供内外部脉冲调制方式,更支持扫描与脉冲两种调制复合生成
简单易用,5英寸TFT-LCD彩色触摸屏操作
USB接口支持U盘保存仪器设置和其它文件输入仪器或从仪器输出

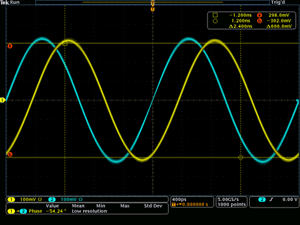

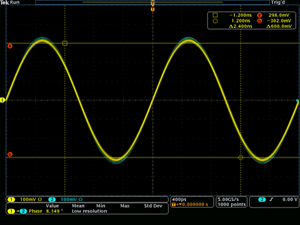

SMS1012系列各通道间信号首次上电输出延迟时间小于2ns,且每通道相位连续可调

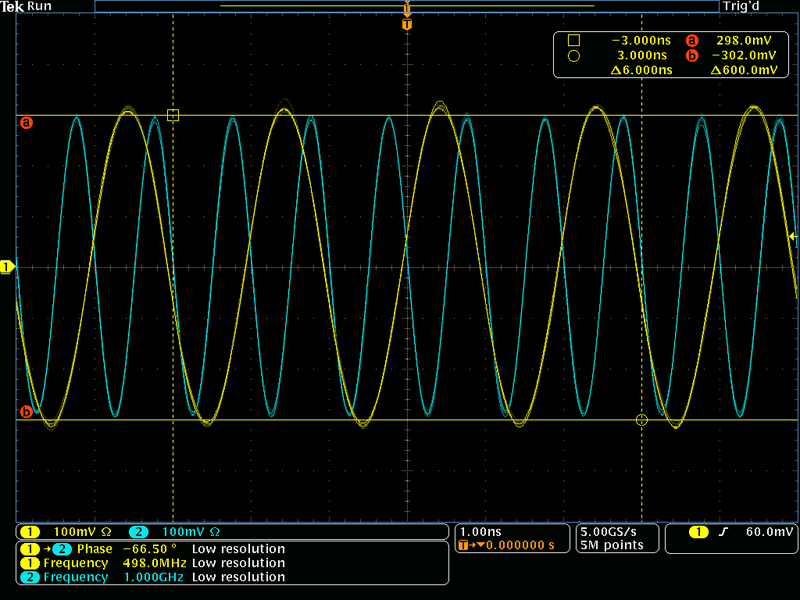

SMS1012系列各通道频率、幅度、相位等独立可调
SMS1012系列多通道间相位稳定度:9小时小于2°漂移
主要技术指标:
参数
|
最小值
|
典型值
|
最大值
|
备注
|
CW模式
|
频率范围
|
10 MHz
|
|
12.5 GHz
|
|
频率分辨率
|
|
0.1 Hz
|
|
|
相位分辨率
|
|
0.1°
|
|
|
频率转换速度
频率/振幅稳定时间
|
|
10 µs
|
20 µs
15 µs
|
|
SSB相位噪声
|
500 MHz
@10 Hz
@20 kHz
@100 kHz
|
|
-105 dBc/Hz
-141 dBc/Hz
-147 dBc/Hz
|
|
|
10 GHz
@10 Hz
@20 kHz
@100 kHz
|
|
-70 dBc/Hz
-115 dBc/Hz
-119 dBc/Hz
|
|
|
输出功率
|
标配
|
-20dBm
|
|
+15dBm
|
|
SPE80选件
|
-80dBm
|
|
+13dBm
|
|
电平分辨率
|
|
0.01 dB
|
|
|
电平不确定性
|
|
0.25 dB
|
±1.0 dB
|
|
VSWR
|
|
1.5
|
2
|
|
逆功率保护
|
直流电压
|
|
15V
|
|
|
射频功率
|
|
|
+26 dBm
|
|
频谱纯度
输出谐波
|
|
-30 dBc
-40 dBc
-50 dBc
|
-25 dBc
-30 dBc
-35 dBc
|
@10 dBm输出功率
<100 MHz
100 MHz ~ 6.5 GHz
>6 GHz
|
非谐波杂散
|
|
-75 dBc
|
|
频偏 > 1kHz
|
通道至通道
相位稳定性
相参转换
|
|
2°/9H
各通道初始相位一致
|
|
SPS选件
|
温度稳定性(10~45 °C)
|
|
|
0.02ppm
|
|
老化(第一年)
|
|
|
0.05ppm
|
|
内/外部参考源
|
|
10/100/1000 MHz
|
|
|
扫描性能:
参数
|
最小值
|
典型值
|
最大值
|
备注
|
数字功率/频率/列表扫描
扫描类型:线性,对数,随机
所有通道可被调制并且独立运行或同步运行。
|
步进时间(τstep)
|
20 µs
|
|
200s
|
仅1个通道,若N个通道同时扫描,最小步进时间是N倍20µs
|
驻留时间(τval)
|
10 µs
|
|
100s
|
|
关断时间(含瞬态时间)(τoff)
|
0
|
|
100s
|
|
瞬态时间(τinv)
|
|
|
15 µs
|
|
时序延迟(τde)
|
|
50ns
|
|
|
时间分辨率
|
|
5ns
|
|
|
时间精度/点
|
|
5ns
|
|
|
调制性能:
扫描可与内/外部脉冲调制任意结合使用。
参数
|
最小值
|
标准值
|
最大值
|
备注
|
脉冲调制
关断比
|
|
70dB
|
|
@ +10 dBm
|
重复频率
|
0.1 Hz
|
|
20 MHz
|
内部每个通道独立或外部用户自选通道
|
占空比
|
在1%步进1%~99%
|
指定最小脉冲宽度内
|
最小脉冲宽度
|
50ns
|
|
|
|
脉冲上升/下降时间
|
|
10 ns
|
|
|
外部输入振幅
|
TTL
|
|
订货指南:
SMS1012系列4通道及以下可提供S1U选件的标准1U机箱版本便于用户ATE系统集成
主机
|
SMS1012-2
|
2通道,频率范围:10MHz~12.5GHz,输出功率:-20dBm~+15dBm
|
SMS1012-3
|
3通道,频率范围:10MHz~12.5GHz,输出功率:-20dBm~+15dBm
|
SMS1012-4
|
4通道,频率范围:10MHz~12.5GHz,输出功率:-20dBm~+15dBm
|
SMS1012-6
|
6通道,频率范围:10MHz~12.5GHz,输出功率:-20dBm~+15dBm
|
SMS1012-8
|
8通道,频率范围:10MHz~12.5GHz,输出功率:-20dBm~+15dBm
|
选件
|
SPE80-12
|
步进衰减器模块,小于12.5GHz输出时,功率范围-80dBm~+13dBm,需根据主机通道数量选择对应数量的模块
|
SPS
|
相参切换选件,每个通道打开时自动确定并调整相位初始位置,并使不同通道同频信号的相位差保持更加稳定
|
SGB
|
GPIB,IEEE-488.2,1987编程接口
|
S1U
|
19”标准1U尺寸机箱版本,适用于SMS1000系列4通道及以下型号,AC电源输入。尺寸:高43mm x 宽426 mm x 长460mm (高1.7in x 宽16.8in x 长18.1in)
|
更多其他产品内容可咨询:400-621-8906
