体积小巧，功能强大，性能好。
意想不到的调制能力
SRS100系列微波信号源标准配置包含调幅（AM）、直流耦合、低失真宽频带频率调制（FM）、PM、FSK、PSK、线性调频和高速脉冲调制，并配有内部脉冲序列发生器。仪器内部共有三个调制源可供使用。
调制--为应用而生
SRS100系列微波信号源的调制模式均可组合使用，从而可以产生现代通信和定位系统中的复合调制信号。
所有SRS100型号的设备均可进行高速模拟和数字扫描，包括灵活的列表模式，其中频率、功率和驻留时间都可以单独设置。灵活的触发功能简化了测试环境中的同步要求。
用稳定树立信心
所有SRS100型号均采用超稳定的温度补偿100 MHz基准（OCXO）以确保最小限度的偏差，并且在1~250 MHz的任意区间内可被锁相到任意稳定的外部基准上。除此之外，还可通过内部旁路直接提供一个100 MHz信号基准，以达到相位同步信号。
为用户带来不错的体验
SRS100系列采用5英寸TFT-LCD彩色触屏控制，所有操作仅在触摸屏上即可完成，摆脱了使用传统面板按键操作的繁琐。更为关键的是，您还可以将常用的仪器设置文件通过前面板的USB接口存储在U盘内，以后每次使用同样操作时只要通过U盘调用设置文件即可，您还可以远程分享您的仪器设置，这极大的提升了测试效率。
主要信号技术指标
|
参数
|
最小值
|
典型值
|
最大值
|
备注
|
|
CW模式
|
|
频率范围
|
100 kHz
100 kHz
100 kHz
|
|
12.0 GHz
20.0 GHz
26.5 GHz
|
SRS112
SRS120, 可设到20.5 GHz
SRS126, 可设到30 GHz
|
|
频率分辨率
|
|
0.001 Hz
|
|
|
|
相位分辨率
|
|
0.1°
|
|
|
|
频率/幅度稳定时间
|
|
200 µs
|
300 µs
30 µs
|
从接收到SCPI命令开始
选购SFS30快速切换选件
|
|
SSB相位噪声（标配）
|
|
20 GHz
@10 Hz
@1 kHz
@100 kHz
|
|
-51 dBc/Hz
-91 dBc/Hz
-104 dBc/Hz
|
|
|
|
宽带噪声
|
|
-150 dBc/Hz
|
|
|
|
SSB相位噪声（SLPN低相噪选件）
|
|
20 GHz
@10 Hz
@1 kHz
@100 kHz
@10 MHz
|
|
-74 dBc/Hz
-100 dBc/Hz
-113 dBc/Hz
-130 dBc/Hz
|
|
|
|
幅度噪声@10 GHz
|
|
-130 dBc/Hz
-140 dBm
|
|
Pout=+10dBm, @100kHz偏置
本底噪声
|
|
输出功率
|
|
标配
100 kHz至最大频率
|
-20 dBm
|
|
+15 dBm
|
|
|
SPE90选件
100 kHz至最大频率
|
-90 dBm
|
|
+13 dBm
|
|
|
SHP25选件
|
-20 dBm
-20 dBm
-20 dBm
|
|
+25 dBm
+23 dBm
+18 dBm
|
0.2 ~ 10 GHz
10 ~ 16 GHz
>18 GHz
|
|
SPE90& SHP25选件
|
-90 dBm
-90 dBm
-90 dBm
-90 dBm
|
|
+22 dBm
+20 dBm
+18 dBm
+15 dBm
|
<10 GHz
10 ~ 16 GHz
16 ~ 20 GHz
>20 GHz
|
|
电平分辨率
|
|
0.01 dB
|
|
|
|
电平不确定性，ALC开
温度效应
用户平坦度修正
|
|
0.3 dB
0.015 dB/°C ≤2000点
|
1.0 dB
|
-15 ~ +15 dBm
0 ~ 45°C
|
|
输出阻抗
VSWR
|
50 Ω
2.0
|
|
|
逆功率保护
|
|
直流电压
|
|
|
±15V
|
|
|
射频功率
|
|
|
30 dBm
|
|
|
频谱纯度@+5 dBm
输出谐波
|
|
-40 dBc
|
-30 dBc
|
|
|
次谐波
|
|
-75 dBc
-50 dBc
|
-65 dBc
-40 dBc
|
< 20 GHz
>20 GHz
|
|
非谐波杂散
< 312 MHz
>312~625 MHz
>625 MHz~1.5 GHz
>1.5 GHz ~2.5 GHz
>2.5 GHz~5 GHz
>5 GHz~10 GHz
>10 GHz~20 GHz
>20 GHz
|
|
-80 dBc
-75 dBc
-75 dBc
-70 dBc
-65 dBc
-60 dBc
-55 dBc
-50 dBc
|
-66 dBc
-70 dBc
-65 dBc
-65 dBc
-60 dBc
-55 dBc
-50 dBc
-45 dBc
|
CW +10 dBm, >3 kHz偏置
|
|
剩余FM@10 GHz
|
|
15 Hz
|
|
0.3 kHz~3 kHz，加权（ITU-T），RMS
|
|
剩余AM@10 GHz
|
|
0.02%
|
|
RMS值（0.01kHz~15kHz）
|
.JPG)

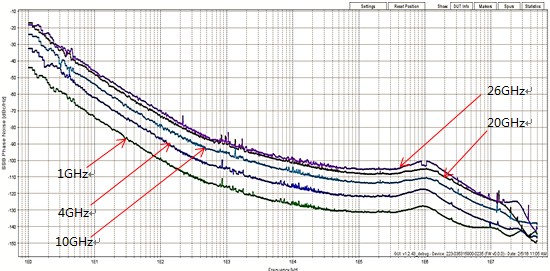

标准相位噪声性能（10Hz至50MHz频偏@1、4、10、20和26GHz）
SLPN低相噪选件性能

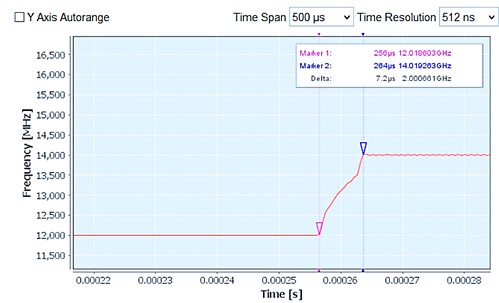

12GHz到14GHz快速切换

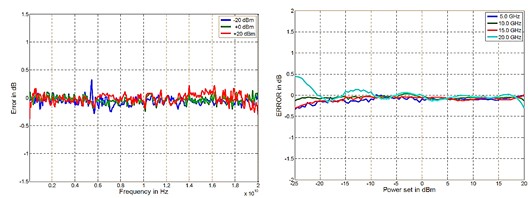

0~20 GHz, @-20, 0, +20 dBm, 典型频率响应

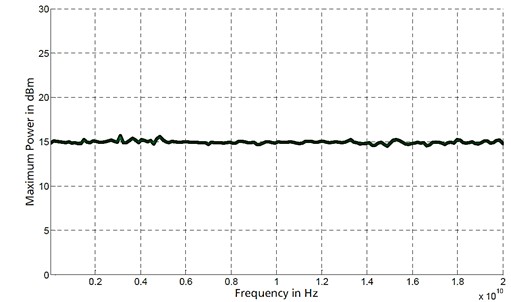

典型最大输出功率(标配)

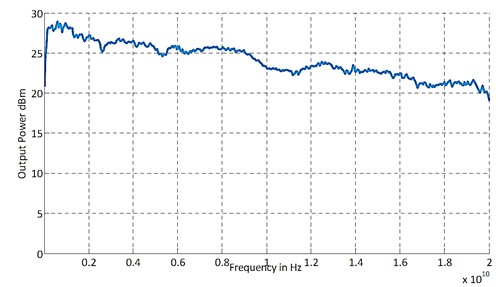

典型最大输出功率(SHP25选件)

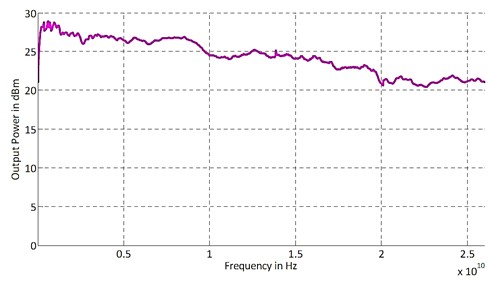

典型最大输出功率(SPE90和SHP25选件)

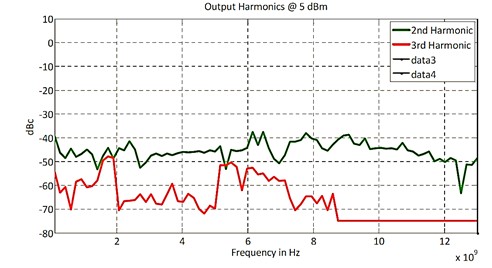

谐波（SPE90选件）
订货指南
SRS100系列微波信号源S1U选件可提供标准1U机箱版本便于用户ATE系统集成应用
|
主机
|
|
SRS112
|
频率范围：100kHz~12GHz，输出功率：-20dBm~+15dBm
|
|
SRS120
|
频率范围：100kHz~20GHz（可设到20.5GHz），输出功率：-20dBm~+15dBm
|
|
SRS126
|
频率范围：100kHz~26.5GHz（可设到30GHz），输出功率：-20dBm~+15dBm
|
|
选件
|
|
SHP25
|
高输出功率选件：-20dBm~+25dBm@0.2~10GHz；-20dBm~+23dBm@10~16GHz；-20dBm~+18dBm@>18GHz
|
|
SPE90
|
步进衰减器模块，100kHz至最大频率输出时，功率范围-90dBm~+13dBm（可与SHP25同时选装）
|
|
SLPN
|
超低相位噪声选件，提高频率稳定性
|
|
SFS30
|
频率和功率输出切换速度增强选件
|
|
SGB
|
GPIB，IEEE-488.2,1987编程接口
|
|
S1U
|
19”标准1U尺寸机箱版本，AC电源输入。尺寸：高42mm x 宽426 mm x 长460mm （高1.7in x 宽16.8in x 长18.1in）
|
更多其他产品内容可咨询：400-621-8906
