真正一台完整并且有好的”性能/价格比”的半导体元件自动测试系统，
能测试从毫瓦(mW)到千瓦(kW)级全功率的多种半导体元件
-
可检测12种半导体元件达137个参数
-
具自我校正及自我系统故障诊测之功能
-
采用视窗7的触控屏幕计算机及易操作的软件设计
-
测试程式可储存及回复使用
-
量测MOSFETs及IGBTs各介面的电容值及栅极的输入阻抗
-
具备有图示仪各种特性曲线的绘图软件
-
提供全自动参数上的测量．并判别其好坏
-
恒温控制的功能可加热被测件至250度C
-
专用的各种测试工装，快速便捷的测试各种大功率的模块元件
-
具机械手介面可供晶圆或成品量产测试
-
提供6合1，IGBTs模组测试选件
-
可滑动的机柜设计以便维修调试或升级
-
安全启动测试的功能，防止使用者因误启动而触电
-
任何接脚有误，损坏或不对的元件及测试座的错误，均可在启动测试前的瞬间，安全快速的检测到而停止测试
-
USB接口，可同时外接打印机，键盘，与鼠标
-
提供精确的”凯文”测量回路，或可自动校准的”非凯文”测量
-
测试脉冲10us~300us，完全可调
IST 8900系列半导体测试系统各元件的测试参数表
|
元件类型
|
漏电流
|
崩溃电压
|
导通参数
|
放大倍率
|
触发参数
|
闩扣参数
|
保持参数
|
开关参数
|
|
Bipolar Transistor
|
Iceo, Ices, Icev Icbo, Iebo
|
BVceo, BVces BVcev, BVcbo BVebo
|
Vce(sat) Vbe(sat)
|
hFE
|
Vbe(on)
|
|
|
|
|
MOSFET Transistor
|
Idss, Igsr, Igsf Idsv
|
BVdss
|
Vds(on), Ids(on) Rds(on), Vsd
|
gFS
|
Vgs(th) Vgs(on)
|
|
|
Ciss, Coss, Crss, Zin
|
|
IGBT
|
Ices, Igsr, Igsf
|
BVces
|
Vce(sat), Ic(on) Vf
|
gFS
|
Vge(th) Vge(on)
|
|
|
Cies, Coes, Cres, Zin
|
|
TRIAC
|
Idrm, Irrm
|
BVrrm, BVdrm
|
Vtm 1/2/3/4
|
|
Igt 1/2/3/4 Vgt 1/2/3/4
|
IL 1/2/3/4
|
Ih 1/2/3/4
|
|
|
SCR
|
Idrm, Irrm
|
BVdrm, BVrrm
|
Vtm
|
|
Igt, Vgt
|
IL
|
Ih
|
|
|
GTO
|
Idrm, Irrm
|
BVdrm
|
Vtm
|
|
Igt, Vgt
|
IL
|
Ih
|
|
|
DIODE
|
Ir
|
BVr
|
Vf, If
|
|
|
|
|
|
|
Zener Diode
|
Ir
|
BVz, BVr
|
Vf
|
|
|
|
|
|
|
J-FET
|
Igss
|
BVgss
|
Idss, Rds(on) Vds(on)
|
gFS
|
|
Vgs(p)
|
Id(p)
|
|
|
Regulator
|
|
|
+/-Vo, +/-Ipk +/-Isc
|
|
|
+/-dV
|
+/-0r, +/-Ir
|
|
|
Optoisolator
|
Irrm, Ir, Iceo
Icbo, Iebo
Ic(off), Idrm
|
BVceo, BVcbo BVebo
|
Vf, Ic(on), Vce(sat), Vtm
|
CTR, hFE
|
Igt
|
|
Ih
|
|
|
TVS
|
Ir
|
BVr
|
Vbo, Ibo, dVbo
|
|
|
|
|
|
图示仪绘图软件
IST 8900系列半导体测试系统是具有一触控屏幕的计算机，内存有绘图软件，当使用图示仪的功能时，8910/8920的测试系统，会在使用者指定的某一测试范围内，随着测试条件的变化，以点至点的方式执行高达32个高速测试步骤，并由此绘出一条或最多可达六条的曲线。由此来显示此参数在此测试区间内的变化。并由鼠标在曲线上的移动，可得出其每一点的数据．其资料增量可为线性或对数模式。

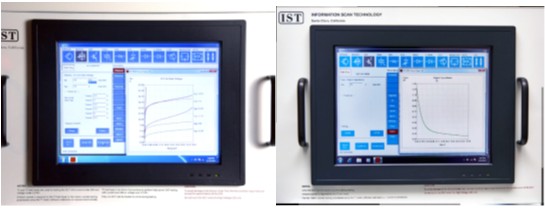

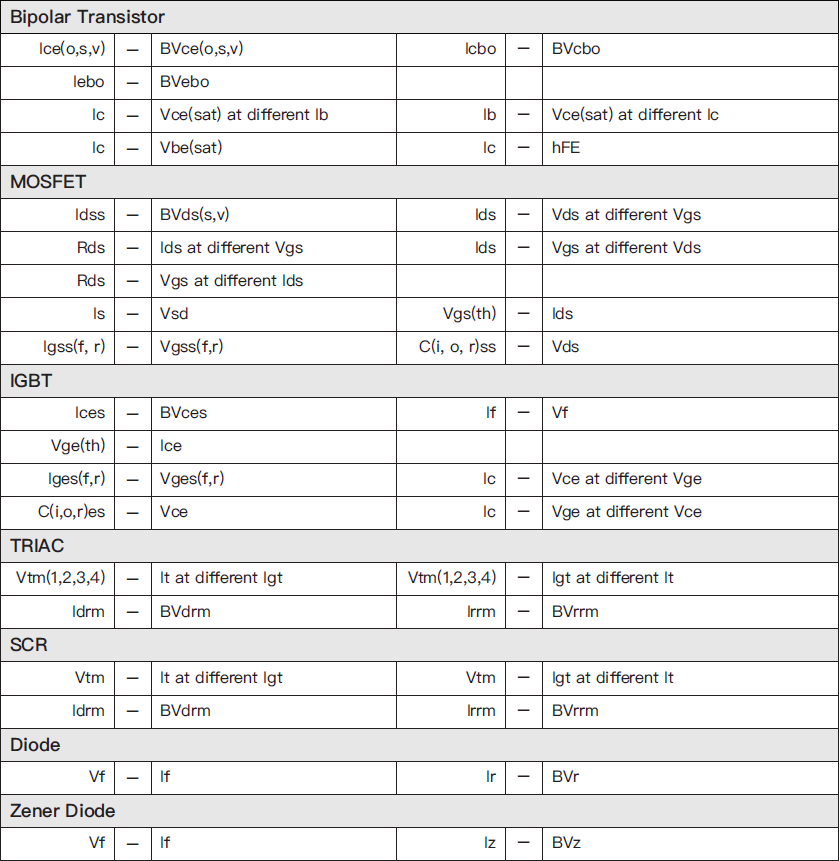

IST 8920(左图)与IST 8910(右图)，能执行各参数的图示功能如下表：
IST 8920在大功率半导体元件上的测试
IST 8920在大功率元件的导通参数上的测试 (Vce (sat)，Vds(on)，Rds(on)，Vsd，Vf，Vtm等) 上提供强制的恒流源可达 400A，800A，1600A，2400A，3200A，及 4800A，可依客户的需求来选定。在元件关闭状态下的各项参数如崩溃电压及漏电流的最高电压可达 2.5KV，5KV，7.5KV，及10KV。
具有”凯文”量测回路的大功率测试工装
IST 8920 专用的测试工装可对大功率元件如 IGBTs，MOSFETs，三极管，GTOs，SCRs 及二极管，以极为快速无误的进行测试，并可免去测试前的接线与拆线，费时错接等问题．同时此工装上的恒温电热板可加热元件最高可达250度C．当元件被加热至所设定的温度后测试才可自行启动。
IGBTs及MOSFETs开关功率耗损的分析
当元件在低频工作下，其效率绝大部分取决于元件的导通参数 (如Vce (sat)，Vds(on)，Rds(on) )，若工作频率升高时，元件各介面的电容量 (Cies，Coes，Cres，Ciss，Coss，Crss) 及栅级的输入阻抗(Zin)，就变得越发重要了．不当的参数值会延 其开关速度，增加驱动上的损耗而使元件过热，导致提早老化并大大降低其工作效率。
IST 8900 系列可精确的测量以上的各项参数，能测试并筛选出低耗损，高效率的元件是必要的．尤其在高频技术应用广范的当今。

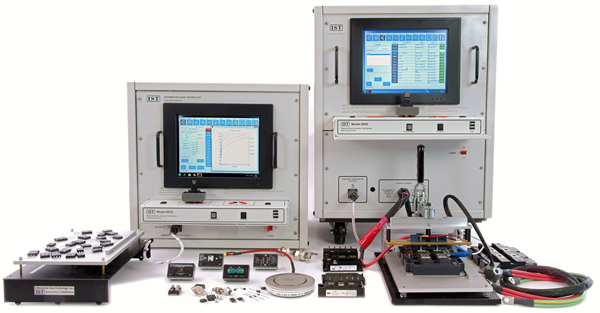

二种型号以适应客户的预算与测试上的需求
IST 8900 系列半导体测试系统中，8910是一个中低功率，较低价的型号。而8920是具有全功率元件测试的能力。二者具有完全相同的功能与参数测试能力。只是在功率上，8920最高电流可达 4800A，电压为 10KV．而8910的电流为 50A，电压则为 2.5KV．其体积与重量都较小。
更多其他产品内容可咨询：400-621-8906
