主要特点：
放大器增益：26 dB
带内平坦度：±1 dB
噪声系数：3 dB
P1dB：+12dBm
模块尺寸：50×25×15 mm3

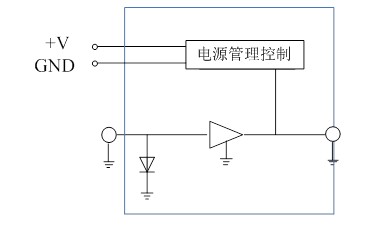

功能框图：
性能指标（TA = +25oC,50Ω system, Vcc=+5V）：
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
工作频率
|
1-12
|
1-12
|
1-12
|
GHz
|
|
增益
|
25
|
26
|
27
|
dB
|
|
带内平坦度
|
|
±1
|
|
dB
|
|
噪声系数
1~8GHz
8~12GHz
|
1.8
2.4
|
2.1
2.7
|
2.4
2.9
|
dB
|
|
输出1dB压缩点
|
+11.2
|
+12.5
|
+14
|
dBm
|
|
输入耐功率
|
|
|
+33
|
dBm
|
|
输入回波损耗
|
10.4
|
11.5
|
|
dB
|
|
输出回波损耗
|
9.8
|
11.2
|
|
dB
|
|
电流
|
|
90
|
|
mA
|
增益： 输入回波损耗：
输出回波损耗： 噪声系数：
输出P1dB：
极限参数：
|
参数
|
数值
|
|
最大输入功率Pin
|
+33dBm
|
|
最大偏置电压
|
+6V
|
|
储存温度
|
-55℃~+85℃
|
|
工作温度
|
-40℃~+85℃
|

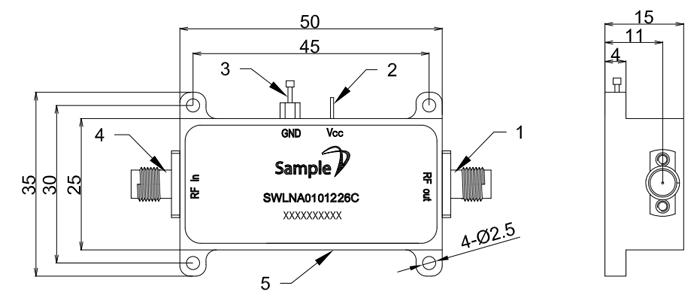

物理参数：
注释：外形尺寸标注单位为“mm”
接口描述：
|
接口序号
|
功能
|
描述
|
|
1/4
|
RFin、RFout
|
射频输入/输出端口，匹配至50 Ohm
|
|
2
|
Vcc
|
放大器正电源（+5V），0.6mm直径绝缘子
|
|
3
|
GND
|
地，金属接地端子
|
