主要特点：
有源放大器电路
放大器增益：32 dB
带内平坦度：±1 dB
噪声系数：3 dB
P1dB：+14dBm
模块尺寸：38mm×18mm× 14 mm

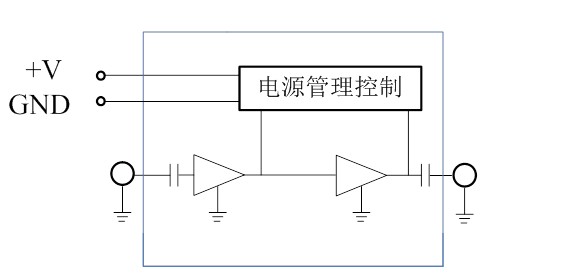

功能框图：
性能指标（TA = +25oC,50Ω system, Vcc=+4.5V）：
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
工作频率
|
18-26.5
|
18-26.5
|
18-26.5
|
GHz
|
|
增益
|
31.5
|
32
|
33
|
dB
|
|
带内平坦度
|
|
±1
|
|
dB
|
|
噪声系数
|
2.5
|
2.8
|
3.2
|
dB
|
|
输出1dB压缩点
|
|
+14
|
|
dBm
|
|
反向隔离度
|
|
62
|
|
dB
|
|
输入回波损耗
|
|
10
|
|
dB
|
|
输出回波损耗
|
|
10
|
|
dB
|
|
电流
|
|
200
|
|
mA
|
高端增益： 输入回波损耗：

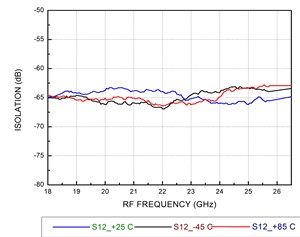

输出回波损耗： 反向隔离度：
噪声系数： 输出功率1dB压缩点：
极限参数：
|
参数
|
数值
|
|
最大输入功率Pin
|
+7dBm
|
|
最大偏置电压
|
+5.5V
|
|
储存温度
|
-55℃~+100℃
|
|
工作温度
|
-45℃~+85℃
|

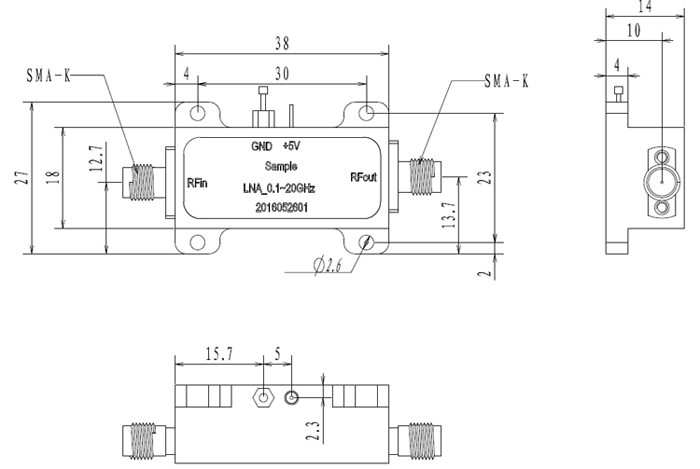

物理参数：
注释：外形尺寸标注单位为“mm”
接口描述：
|
接口序号
|
功能
|
描述
|
|
1、2
|
RFin、RFout
|
射频输入/输出端口，匹配至50 Ohm
|
|
3,、4
|
+4.5V
|
放大器正电源，0.6mm直径绝缘子
|
|
5
|
GND
|
地，金属接地端子
|
更多其他产品内容可咨询：400-621-8906
