20个独立延迟通道
100 ps分辨率
25 ps rms抖动
10秒范围
输出脉冲不超过6 V/50 Ω
外部时钟不超过100 MHz
通过前面板、以太网、因特网（网页）进行调控
Greenfield GFT1020 数字延迟信号发生器应用

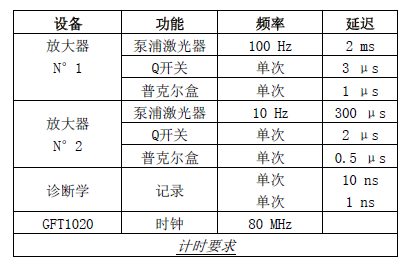

皮秒激光计时系统
ATE应用
组件测试
精密脉冲应用
同步多通道
触发

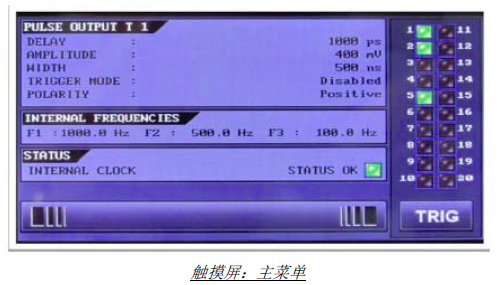

触摸屏：主菜单

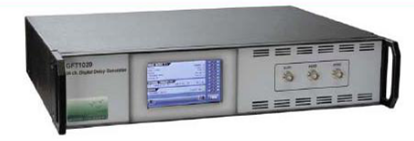

Greenfield GFT1020 数字延迟信号发生器描述
GFT1020发生器能够提供20个独立延迟通道。所有通道上的延迟分辨率均为100ps，通道之间的抖动低于25ps。BNC输出在50Ω 电阻下可提供6V电平。对于每个输出脉冲，振幅与宽度都是独立可调的。
可采用一个输入触发器（TRIG IN）或三个同步化内部发生器或指令中的一个来触发所有输出通道。对于每个触发器，都有 一个T0输出脉冲标记零延迟。
所有参数（各个通道的延迟/振幅/宽度/触发来源…）均可通过触摸屏进行本地控制，也可通过以太网和因特网（内部网页 服务器）接口（10 / 100 Mb/s）进行远程控制。
GFT1020让用户能够对一套皮秒激光系统的所有设备进行同步，而这仅需要一台小巧紧凑的装置和一个GUI。
|
Greenfield GFT1020 20通道数字延迟信号发生器
|
|
延迟
|
|
时钟输入(1)
|
10 MHz ~ 100 MHz
|
|
通道
|
20项独立延迟输出
|
一般规定
|
|
|
范围
|
0 - 10 秒
|
接口控制
|
前面板，
|
|
分辨率
|
100 ps
|
|
以太网/因特网（网页）
|
|
RMS抖动
|
25 ps（T0至任一输出）
|
软件
|
Win7免驱动
|
|
精度
|
< 250 ps + 延迟 x 10-7
|
尺寸
|
机架19’’；2U；D= 300 mm
|
|
时基
|
稳定性 0.05ppm
|
电源
|
90 - 220 V / 0.5 A
|
|
触发源
|
|
选项
|
|
|
内部
|
3个发生器（0.1Hz - 1 kHz）
|
1.通道输出(2)
|
2.5 - 10 V，上升时间 < 1ns
|
|
外部
|
2个单次（0 s和 -1 s）
|
|
5 to 20 V，上升时间 < 5ns
|
|
指令
|
2个单次（0 s和 -1 s）
|
|
32 V，上升时间 < 2ns
|
|
输出T0
|
6V / 50 Ω，100ns
|
2. 1ps延迟分辨率
|
|
输出T1 - T20
|
|
RMS抖动：<10 ps（T0 – T1..T10输出）
|
|
振幅
|
3 V - 6 V / 50 Ω
|
<20 ps（T0 – T11..T20输出）
|
|
上升/下降时间
|
5 ns / 5 ns
|
3.光学输出 带有GFT100模块
|
|
宽度
|
100 ns - 300 ms
|
4.机架安装套件
|
|
极性
|
+/-
|
(1) 由用户指明，可在出厂时作好设置
|
|
连接头
|
BNC
|
(2) 此选项可对每项输出独立采用。
|
