延迟
4个独立通道
1ps时间分辨率
15 ps RMS通道间抖动
10秒延迟范围
输出脉冲最高10V；1 ns上升时间
可独立控制宽度和振幅
通过以太网、网页和前面板进行操控
包装紧凑
选项：扩展至8或10通道
Greenfield GFT1504 数字延迟发生器应用
– 组件测试
– ATE应用
– 系统激光计时控制
– 精密脉冲应用
– 仪器触发
Greenfield GFT1504 数字延迟发生器描述
GTF1504数字延迟发生器在前面板上提供四种独立的延迟脉冲，并且还有8或10通道可供选配。 可通过程控来设置延迟时间，最长10秒种，分辨率1ps，通道之间的抖动低于15 ps rms。 我们提供有一个T0，用于所有输出延迟脉冲时间基准。
BNC输出可提供最大10V，1 ns（50Ω条件下）。用户可在每个输出通道上调节脉冲幅值和宽度。 一个输入通道可用于触发所有输出通道。

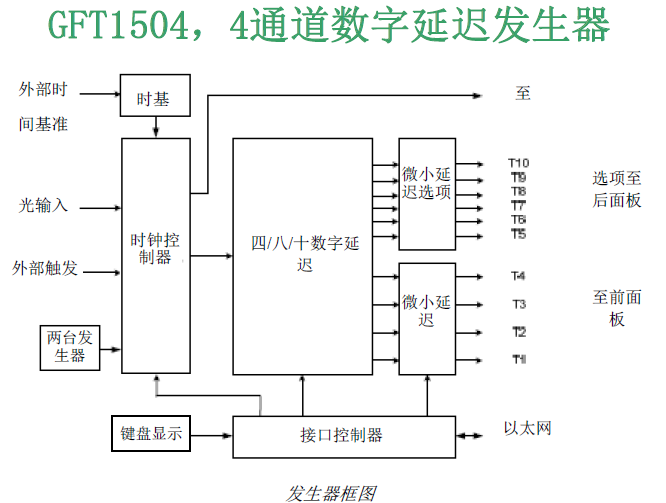

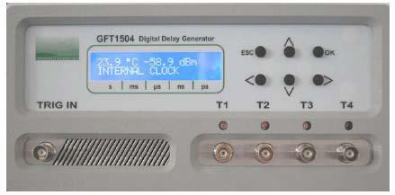

GFT 1504的参数可通过面板按键和LCD显示屏进行本地控制，也可通过以太网（10/100 Mb/s）或因特网（来自 内部网络服务器的网页）进行远程控制。这个“网页” 对于每个通道的设置以及运行控制都提供了一种简便的 操作方法。
Greenfield GFT1504 数字延迟发生器控制面板网页：
这种来自嵌入式Web服务器的web页允许用户采用一种简便的方法 来对各个通道（延迟、输出振幅、输出宽度）、触发来源、触发模 式进行设置配置，并能够控制仪器的状态。
|
Greenfield GFT1504 4通道数字延迟发生器
|
|
延迟
|
|
|
通道
|
4个独立通道
|
|
范围
|
10秒
|
|
分辨率
|
1ps
|
|
RMS抖动
|
15ps+延迟 x 10-7(通道至通道）
|
|
|
25ps+延迟 x 10-7(外部触发器至任一通道）
|
|
精度
|
<250ps+延迟 x 10-7
|
|
触发延迟
|
<100 ns(插入延迟）
|
|
时基
|
155.52MHz，50ppb
|
|
外部时间基准
|
10MHz（也可以选择其他频率，最高达80MHz)
|
|
外部触发器
|
|
|
重复率
|
最高50 kHz
|
|
触发电平
|
+1 V /50Ω
|
|
斜率
|
阳性
|
|
连接头
|
BNC
|
|
内部触发
|
|
|
两台发生器
|
频率 = 1 Hz - 50KHz（步进1Hz）
|
|
输出脉冲 T1 - T4
|
|
|
振幅
|
2.5 V - 10 V（步长10 mV）
|
|
负荷
|
50 Ω
|
|
上升/下降时间
|
1 ns / 3 ns
|
|
宽度
|
100 ns - 10 ms（步长6.43 ns） BNC
|
|
连接头
|
BNC
|
|
通用指标
|
|
|
软件
|
Windows XP/Vista/7免驱动
|
|
用户界面
|
前面板，以太网10/100 Mb/s，因特网（网页）
|
|
功耗
|
90 - 240 V / 50 – 60 Hz/ 0.25 A
|
|
重量
|
< 5 kg
|
|
尺寸
|
237 x 363 x 122 mm
|
|
可选
|
|
|
方案1
|
扩展至8通道
|
|
方案2
|
光输入（针对计时系统）
|
|
方案3
|
时钟输出
|
|
方案4
|
32 V通道输出（W=1μs；上升/下降时间 = 2/10ns）
|
|
方案5
|
扩展至10通道
|
|
选项6
|
5 V - 20 V通道输出（W = 0.1 - 10 μs；上升/下降时间<5ns）
|
|
选项7
|
TTL级通道输出（正脉冲或负脉冲）
|
|
选项8
|
机架安装套件
|
