宽带校准噪声源，助力噪声系数测量
Noisecom公司的NC346系列专用于精密的噪声系数测量。VSWR已经通过改进，减少了测试信号的多次反射、大大提高了大多数噪声系数设置的测量精度。
NC346系列噪声源覆盖频带较宽，有非常的温度和电压稳定性，适合适用于精密噪声系数测试仪的实验室标准。可输出6、15.5和22 dB ENR，允许装置准确地测量分别达20、30和36dB的噪声系数。
噪声源的回波损耗在开、关状态下均进行测量，并包含在随各噪声源（不超过40 GHz）的校准报告中。每个噪声源还随附可追溯至NIST的校准数据。
功能和优点：
• 宽频覆盖
• 非常好的温度稳定性
• 优越的电压稳定性
• 兼容噪声系数测试仪
主要规格：
• 校准：1 GHz步长
• 温度系数：< 0.009 dB/°C"
• 工作温度：0°C 至 +55°C"
• 输入功率：15mA条件下为+28VDC ± 2VDC，通常用于NC346 A、 B & D
• VSWR：10MHz–5GHz的仪器小于1.15:1、5–7dB或14–16dB ENR
• 稳压器：内置
• 电压系数：< 0.002 dB/%ΔV
NC346同轴系列:
|
型号
|
射频
接头
|
频率
（GHz）
|
输出
ENR （dB）
|
VSWR（开/关时的最大比率）
|
|
0.01至5 GHz
|
5至18 GHz
|
18至26.5 GHz
|
26.5至40 GHz
|
40至60 GHz
|
I（最大）（mA）
|
|
NC346A
|
SMA公形接头
|
0.01 - 18.0
|
5 - 7
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346A 精密型
|
APC3.5 公形接头
|
0.01 - 18.0
|
5 - 7
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346A 选件1
|
N 公形接头
|
0.01 - 18.0
|
5 - 7
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346A 选件2
|
APC7
|
0.01 - 18.0
|
5 - 7
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346A 选件4
|
N 母形接头
|
0.01 - 18.0
|
5 - 7
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346B
|
SMA公形接头
|
0.01 - 18.0
|
14 - 16
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346B 精密型
|
APC3.5公形接头
|
0.01 - 18.0
|
14 - 16
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346B 选件1
|
N 公形接头
|
0.01 - 18.0
|
14 - 16
|
1.15:1
|
1.35:1
|
|
|
|
30
|
|
NC346B 选件2
|
APC7
|
0.01 - 18.0
|
14 - 16
|
1.15:1
|
1.25:1
|
|
|
|
30
|
|
NC346B 选件4
|
N 母形接头
|
0.01 - 18.0
|
14 - 16
|
1.15:1
|
1.35:1
|
|
|
|
30
|
|
NC346C
|
APC3.5 公形接头
|
0.01 - 26.5
|
13 - 17
|
1.15:1
|
1.25:1
|
1.35:1
|
|
|
30
|
|
NC346D
|
SMA公形接头
|
0.01 - 18.0
|
19 - 25*
|
1.50:1
|
1.50:1
|
|
|
|
30
|
|
NC346D 精密型
|
APC3.5 公形接头
|
0.01 - 18.0
|
19 - 25*
|
1.50:1
|
1.50:1
|
|
|
|
30
|
|
NC346D 选件1
|
N 公形接头
|
0.01 - 18.0
|
19 - 25*
|
1.50:1
|
1.75:1
|
|
|
|
30
|
|
NC346D 选件2
|
APC7
|
0.01 - 18.0
|
19 - 25*
|
1.50:1
|
1.50:1
|
|
|
|
30
|
|
NC346D 选件3
|
N 母形接头
|
0.01 - 18.0
|
19 - 25*
|
1.50:1
|
1.75:1
|
|
|
|
30
|
|
NC346E
|
APC3.5 公形接头
|
0.01 - 26.5
|
19 - 25*
|
1.50:1
|
1.50:1
|
1.50:1
|
|
|
30
|
|
NC346Ka
|
K 公形接头**
|
0.10 - 40.0
|
10 - 17
|
v1.25:1
|
1.30:1
|
1.40:1
|
1.50:1
|
|
30
|
|
NC346V
|
V 公形接头
|
0.10 - 55.0
|
7 - 21
|
1.50:1
|
1.50:1
|
1.75:1
|
2.00:1
|
2.50:1
|
30
|
.png)

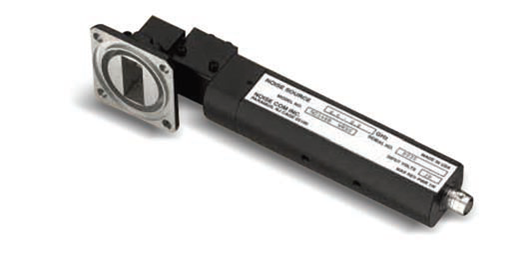

NC346波导
NC346波导系列：
|
型号
|
法兰
|
频率（GHz）
|
ENR （dB）
|
VSWR（开/关）
|
I（最大）（mA）
|
|
NC346B-WR229
|
CPR229F
|
3.7 - 4.2
|
14 - 16**
|
1.20:1
|
30
|
|
NC346B-WR90
|
UG39/U
|
8.5 - 9.6
|
14 - 16**
|
1.20:1
|
30
|
|
NC346B-WR75
|
UBR120
|
10.5 - 13.0
|
14 - 16**
|
1.20:1
|
30
|
*咨询其它尺寸的法兰或波导 **平坦度高于±0.15 dB
波导法兰图：
|
波导 型号
|
尺寸A（英寸）
|
尺寸B（英寸）
|
尺寸C（英寸）
|
尺寸D（英寸）
|
|
WR75
|
5.25
|
1.50 SQ
|
.98
|
1.60
|
|
WR90
|
5.68
|
1.68 SQ
|
72
|
1.50
|
|
WR229
|
6.02
|
3.87
|
1.10
|
2.09
|
